北京辦公樓門禁控制器如何接線？凱源恒潤北京監控安裝工程公司為您講解！

發布日期：2025-06-10 / 點擊次數：193

凱源恒潤北京監控安裝工程公司以最系統最形象方式講清門禁控制器的接線與介紹：

常見的門禁電源一般就是12V直流供電電源。

如果不在乎或不考慮銀子的話，買電源就直接買12V5A，因?yàn)樗膸лd能力最強?？梢猿惺芨蟮碾娏鳑_擊。

這種電源就是開關電源，輸入端接220V交流電，輸出端就是我們要接入到門禁系統中的。輸出的電源為直流12V。

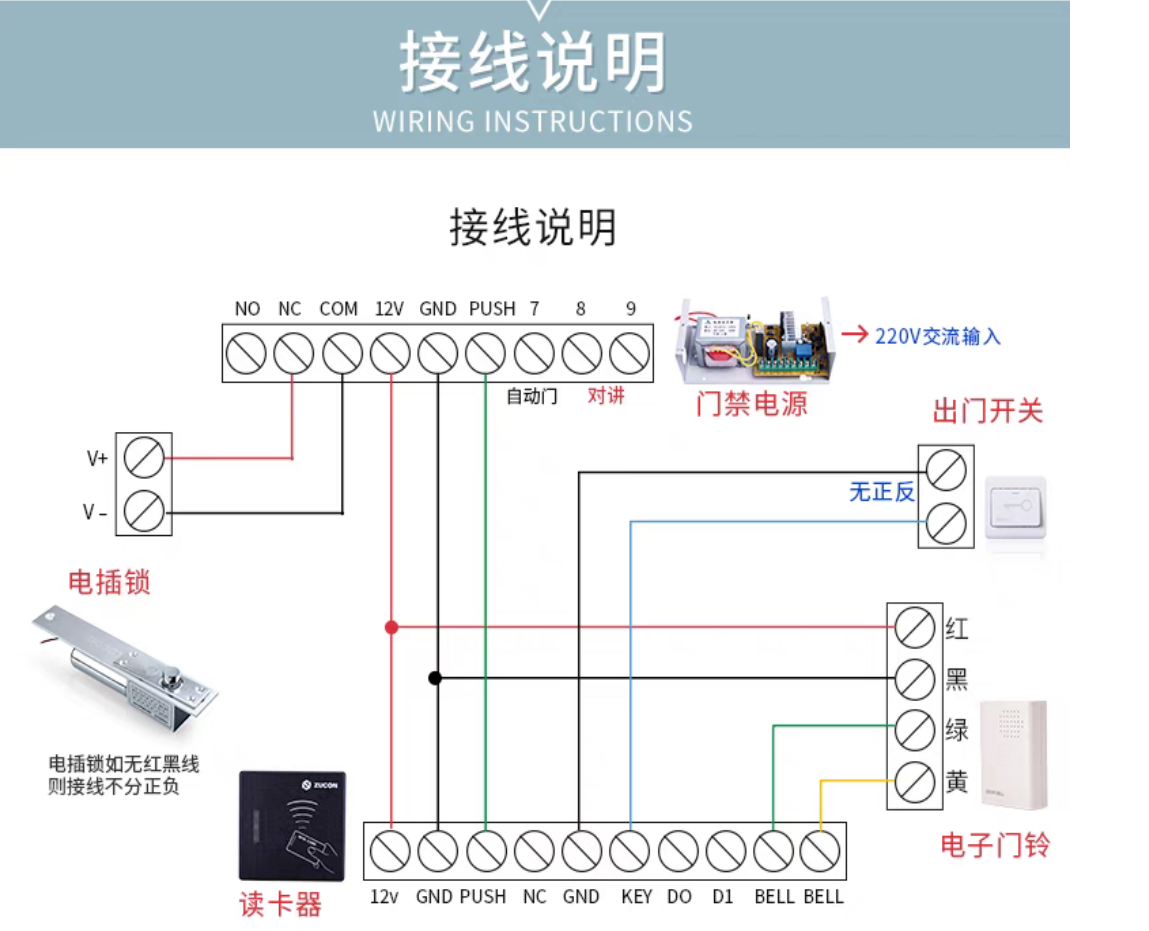

下面為常見門禁電源的各端口示意圖：

上圖是以電插鎖為例。當然也是可以接電磁鎖或電控鎖。主要是這三種類型。沒什么復雜的。不用管正負極。如果有紅黑線盡量紅接正黑接負。

最不容易搞懂的是NO與NC端口

NC－－－－就是大部分情況下鎖為關閉即鎖上的狀態，也叫常閉，字母C為英文CLOSE的意思

NO－－－－就是大部分情況下鎖為打開即未鎖狀態，也叫常開，字母O為英文OPEN的意思。

瞬間斷電就開門型門鎖要接－－－－NC與GND兩端（這種鎖大部分時間有供電，在電的作用下將門鎖上的）

瞬間通電開門型電鎖要接－－－－－NO與GND兩端（這種鎖大部分時間是沒有供電但是通過機械彈簧作用將門鎖上的）

要說明的是COM與GND是可以全當成GDN看待也可以。因?yàn)橛行╇娫醇扔蠫ND又有COM端口

出門開關－－－－接PUSH與GDN兩端，沒有方向沒有正負。

至于門禁主機就按說明書上的端子線的顏色來接就是。比較簡單所以不用在這說明。什么顏色的線接什么端口。門禁主機說明書上都有詳細說明。
