北京弱電機房工程中的UPS安裝怎么選擇專業公司？凱源恒潤北京監控安裝工程公司從UPS安裝到送電一步步教你操作！

發布日期：2025-02-23 / 點擊次數：331

北京弱電機房工程中的UPS安裝怎么選擇專業公司？凱源恒潤北京監控安裝工程公司從UPS安裝到送電一步步教你操作！

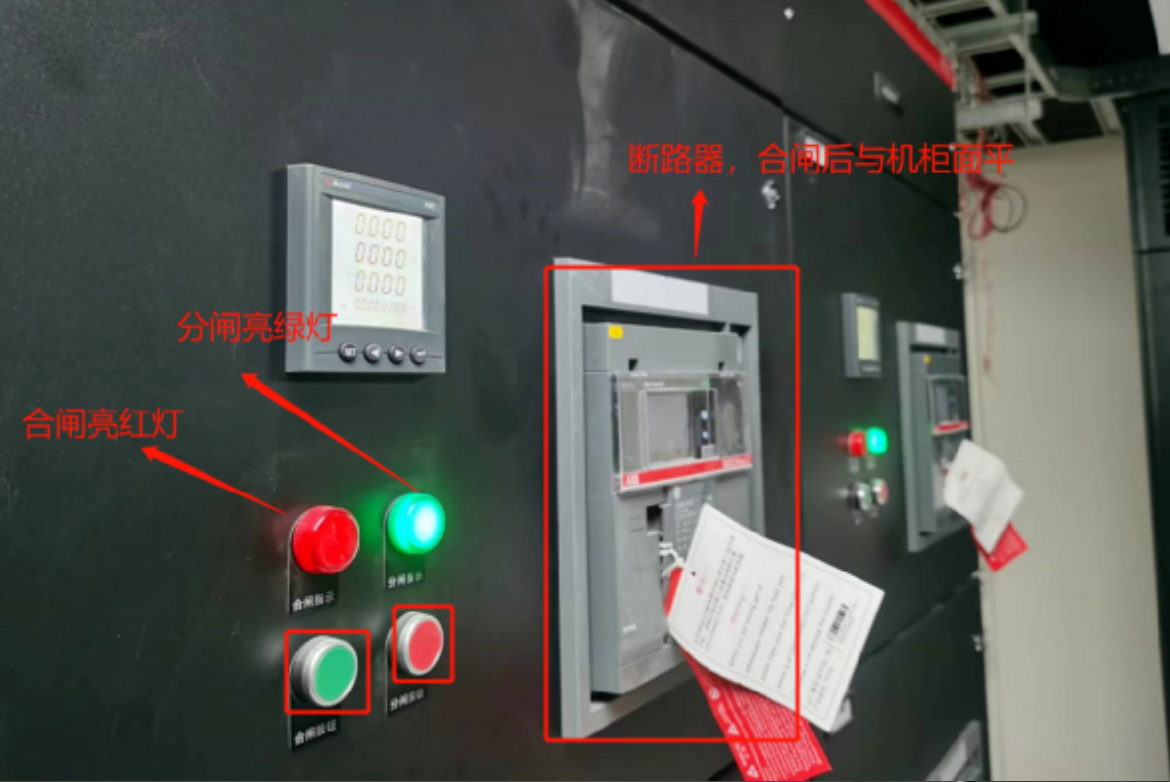

一、配電柜斷路器使用

1、斷路器送電

如何給下聯設備送電，找到需要送電的配電柜斷路器，然后在斷路器上拿出搖把（在斷路器的右上角），斷路器右下角有搖孔，把搖把插入，先看下，搖孔正上方有白色PUSH按鈕，用手把他按進去，就可以開始搖搖把了，按順時針搖，每次搖到PUSH按鈕彈出，搖把無法搖動，再按進去，接著搖，需要搖兩次，搖到搖孔正下方白色指針到CONNECT，這時就可以送電了，按上面的合閘鍵，就送電成功了。最后把搖把塞回?cái)嗦菲饔疑辖恰?/section>

2、斷路器斷電

如何斷電呢，就需用到分閘按鈕，剛好與合閘操作流程相反，先按分閘按鈕，按PUSH,拿出搖把，插入搖孔，按逆時針搖，每次搖到PUSH按鈕彈出，搖把無法搖動，再按進去，接著搖，需要搖兩次，搖到搖孔正下方白色指針到DISCONNECT，就完成了分閘，下聯配電柜就斷電了。最后把搖把塞回?cái)嗦菲饔疑辖恰?/section>
本項目市電柜是有接兩路電的，一路市電，一路柴發，如果斷了市電，柴發會自己啟動，如果整個機房這兩路電都斷，市電和柴發都要按分閘按鈕，然后都搖出斷路器。

具體看下圖：


二、UPS操作

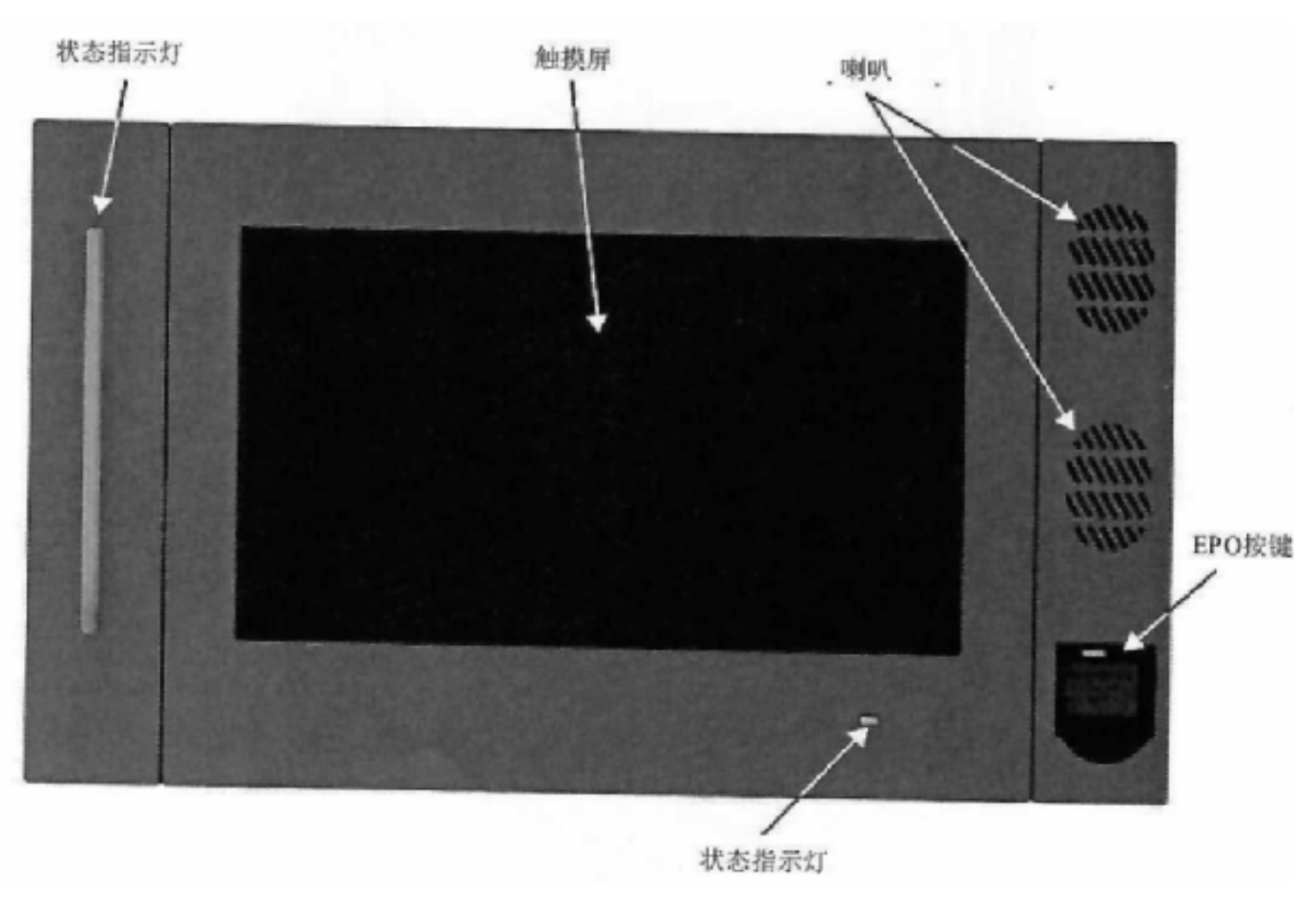

1、中控屏功能模塊介紹


2、登錄操作

右上角點擊登錄，輸入密碼：1234，如下圖點擊開機或關機等功能，如下圖3、UPS逆變開機

點擊“操作”選擇“開機”，如下圖點擊完開機會彈出新的對話框，如下圖，點擊開啟，這樣UPS就開啟了4、UPS逆變關機

點擊“操作”選擇“關機”，如下圖點擊完關機會彈出新的對話框，如下圖，點擊關閉，這樣UPS就關機了5、故障清除

點擊“操作”選擇“清除”，如下圖點擊完清除會彈出新的對話框，如下圖，點擊清除，這樣UPS就清除了三、送電前檢查工作

第一步，檢查UPS1/UPS2輸入柜和維修旁路是不否有電，輸入柜必需要市電；
第二步，檢查UPS1/UPS2主機輸入輸出是否正常有電，正常輸入輸沒有合閘是沒有電的；
第三步，檢查UPS1/UPS2輸出電柜是不否有電；正常只有外部有電，UPS輸出沒有電；UPS1/UPS2外部維修旁路一定要把斷路器搖出，不能送電合閘狀態；
第四步，檢查UPS1/UPS2輸出電柜外部維修開關是否搖出分閘狀態；一定要搖出分閘狀態；
第五步，檢查UPS1/UPS2電池箱是否斷開狀態；
完成以上檢查后，進入送電
四、UPS送電工作
1、UPS輸入柜

搖入U(xiǎn)PS1/UPS2輸入斷路器，合閘UPS1/UPS2輸入開關；搖入U(xiǎn)PS1/UPS2維修旁路斷路器，合閘UPS1/UPS2維修旁路斷路器開關；

2、UPS輸出柜

搖入U(xiǎn)PS1/UPS2輸出斷路器，合閘UPS1/UPS2輸出開關；UPS1/UPS2外部維修旁路一定要把斷路器搖出，不能送電合閘，如下圖所示。3、UPS電池柜

合閘UPS1/UPS2電池柜斷路器；
4、UPS主機
UPS1/UPS2主機開機工作，點開UPS顯示屏，輸入密碼：1234，點擊“開機”，剛開機時聲音有點大，等待一分鐘就正常開常開啟主機。

五、UPS斷電工作
1、UPS主機

UPS1/UPS2主機關機工作，點開UPS顯示屏，輸入密碼：1234，點擊“關機”，等待一分鐘就關機；

2、UPS輸入柜

分閘UPS1/UPS2輸入開關，搖出UPS1/UPS2斷路器；分閘UPS1/UPS2維修旁路斷路器開關，搖出UPS1/UPS2維修旁路斷路器；

3、UPS輸出柜

分閘UPS1/UPS2輸出開關，搖出UPS1/UPS2輸出斷路器；

4、UPS電池柜

分閘UPS1/UPS2電池柜斷路器。

六、維護和保養
1、注意事項
1.只有維護工程師才可維護功率模塊和旁路功率模塊；
2.拆卸功率模塊和旁路功率模塊的原劃是自上而下進行拆卸，以防止機框因重心太高而傾倒。
3.功率模塊和旁路功率模塊維護前，為確保安全，一定要用萬用表測量直流母線電容上的電壓低于60V，并用萬用表測量待操作部位和大地之間的電壓，確促低于危險電壓值，即直流低于60V，交液峰值低于42V;
4.功率模塊和旁路功率模塊拔出5分鐘后才可進行模塊的維護，5分鐘后才能重新插入機柜。
2、UPS在旁路模式時的維護操作步驟
1.閉合維修旁路開關，UPS轉維修模式，并按下EPO開關；
2.將旁路功率模塊前板上的就緒開關拔至未就緒狀態，此時旁路控制模塊面板上的旁路狀態指示燈紅燈亮；
3.取下旁路功率模塊前面板兩側的固定螺釘，拔出并維護該模塊；
4.完成模塊維護后，將模塊插回原位，用工具復核固定螺釘已打緊；
5.功率模塊的就緒開關拔至就儲狀態，此時旁路控制模塊面板上的旁路狀態指示燈紅燈熄滅，綠燈亮起，點擊故障清除，模塊會自動加入到系統工作，待功率圖上的旁路流動時，此時UPS在旁路模式運行，斷開維修旁路開關。
2、單機UPS在正常模式時的維護操作步驟
1.將旁路功率模塊前面板上的就堵開關撥至未就緒狀態，此時旁路控制模塊面板上的旁路狀態指示燈紅燈亮。
2.取下旁路功率模塊前面板兩側的固定螺釘并拔出該模塊；
3.完線模塊維護后，將該模塊插回原位，用工具復核固定螺釘已打緊；
4.將該模塊的就儲開關接至就緒狀態，此時旁路狀態指示燈紅燈熄滅，綠燈亮。
3、UPS系統的保養
1.做好歷史記錄，做好歷史記錄有利于故處理。
2.保持清潔，使UPS免受塵埃和潮濕的侵襲。
3.保特適當?shù)沫h(huán)境溫度，電池最適宜溫度是18℃一25℃，溫度過低會減小電池容量，過高會減小電池壽命；
4.檢查連接，定期檢查所有連接螺釘?shù)木o固性。
5.定期檢查UPS的上級或下級開關有無異常情況，以保證電流過大時能切斷輸入或輸出。

UPS系統（在長期的運行中，需要定期維護和保養。主要闡述UPS關健器件的壽命特性、定期檢查和維，有效維護和保養UPS系統，可以降低UPS故障風險和提供更長的UPS工作年限。
