北京辦公區高清監控系統為什么不常用poe供電？凱源恒潤北京監控安裝工程公司帶你了解為何POE供電不穩定！

發布日期：2024-08-26 / 點擊次數：457

北京辦公區高清監控系統為什么不常用poe供電？凱源恒潤北京監控安裝工程公司帶你了解為何POE供電不穩定！

PoE指的是在現有的以太網Cat.5布線基礎架構不作任何改動的情況下，在為一些基于IP的終端(如IP電話機、無線局域網接入點AP、網絡攝像機等)傳輸數據的同時，還能為此類設備提供直流供電的技術。

PoE技術能在確?，F(xiàn)有結構化布線安全的同時保證現有網絡的正常運作，最大限度地降低成本。

一個完整的PoE系統包括供電端設備和受電端設備兩部分。

供電端設備(PSE)：支持POE功能的以太網交換機、路由器、集線器或者其他網絡交換設備。

受電端設備(PD)：在監控系統中主要就是網絡攝像機(IPC)。

2003年設立的國際標準IEEE802.3af要求PSE能達到15.4W的輸出功率，而到達受電設備的功率是12.95W，電源損耗為2.45W 。

2009年設立的國際標準IEEE802.3at則要求PSE能達到30W的輸出功率，到達受電設備的功率是25.5W，電源損耗為4.5W。

隨著時間的推移這兩種標準的功率已經不能滿足現在新的更大功率的PD的供電要求。因此最新的國際標準IEEE802.3bt有兩種要求：

第一種：其中一種是要求PSE能達到60W的輸出功率，到達受電設備的功率是51W（從上表可知這個是最低的數據），電源損耗為9W。

第二種：則要求PSE能達到90W的輸出功率，到達受電設備的功率是71W，電源損耗則為19W。

由上面的標準可以知道隨著供電功率的增大，功率的損耗并不是按照供電功率成比例的損耗，而是損耗越來越大，那么究竟PSE在實際應用中的損耗怎樣才能計算出來呢?

那么我們先看一下初中物理對導線功率的損耗是怎么計算的。

焦耳定律是定量說明傳導電流將電能轉換為熱能的定律。

內容是：電流通過導體產生的熱量跟電流的二次方成正比，跟導體的電阻成正比，跟通電的時間成正比。也就是計算過程中產生的員耗。

焦耳定律數學表達式：Q=I2Rt （適用于所有電路）其中的Q就是損耗的功率P，I是電流，R是電阻，t是時間。

在實際使用中由于PSE和PD是同時工作的，所以損耗和時間無關。得出結論就是在POE系統中網線的損耗功率與電流的二次方成正比，與電阻的大小成正比。簡單來說為了減少網線的功耗我們要盡量使導線的電流變小，讓網線的電阻變小。其中電流變小的意義特別重要。

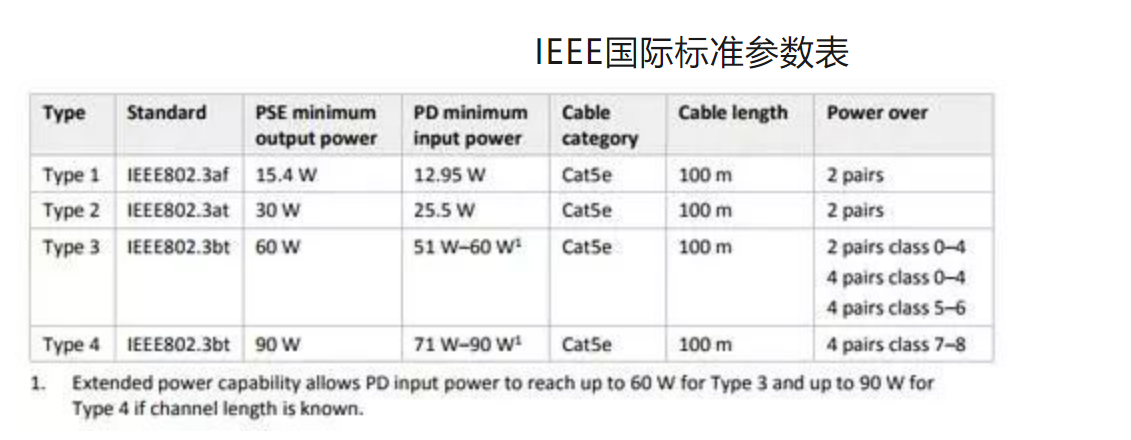

那么我們來看一看國際標準的各個具體參數是多少：

在IEEE802.3af標準中網線的電阻是20?，要求的PSE輸出電壓是44V電流是0.35A，損耗功率P=0.35*0.35*20=2.45W。

同理在IEEE802.3at標準中網線的電阻是12.5?，要求的電壓是50V電流是0.6A，損耗功率P=0.6*0.6*12.5=4.5W。

這兩種標準使用這種計算方法都沒有問題。但是當?shù)搅薎EEE802.3bt標準的時候就不能這樣計算了，如果電壓是50V要達到60W的功率必須要1.2A電流，此時損耗功率為P=1.2*1.2*12.5=18W,減去損耗到達PD設備的功率只有42W。

那么到底是什么原因呢？

與實際要求達到的51W少了了9W的電能。那么到底是什么原因導致計算錯誤。

我們再來觀察這個數據圖最后一列，仔細觀察一下原來IEEE802.3bt標準中的電流仍然是0.6A，再看供電的雙絞線可知，是用的四對雙絞線供電（IEEE802.3af，IEEE802.3at是用兩對雙絞線供電）這樣一來就可以把這種方式看做并聯電路，整個電路電流是1.2A，但總的損耗是兩對雙絞線供電時損耗的兩倍，

所以損耗P=0.6*0.6*12.5*2=9W,相對于2對雙絞線來說這種供電方式節省了9W的電能，所以使得供PSE在輸出功率只有60W的情況下使得PD設備接收到的功率能夠達到51W。

因此我們在選用PSE設備的時候一定要注意盡量減小電流，增大電壓，否則容易導致電能損耗過大，單從PSE設備的功率感覺是可以用的，但到實際中是不可用的。
