安防系統中監控攝像機供電是監控系統中非常重要的環節，安防監控設備供電是最受凱源恒潤北京監控安裝公司關注的問題。近幾年幾乎所有安防監控廠家都在推PoE網線供電，我們先了解下安防監控POE供電。

PoE (Power Over Ethernet)指的是在現有的以太網Cat.5布線基礎架構不作任何改動的情況下，在為一些基于IP的終端(如IP電話機、無線局域網接入點AP、網絡攝像機等)傳輸數據的同時，還能為此類設備提供直流供電的技術。PoE技術能在確?，F(xiàn)有結構化布線安全的同時保證現有網絡的正常運作，最大限度地降低成本。

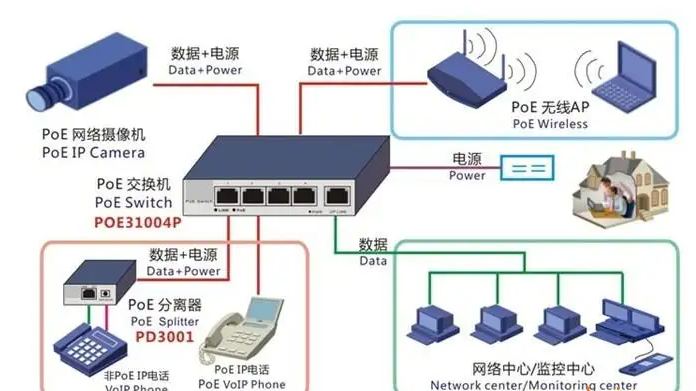

一個完整的PoE系統包括供電端設備和受電端設備兩部分。

供電端設備(PSE)：支持POE功能的以太網交換機、路由器、集線器或者其他網絡交換設備。

受電端設備(PD)：在監控系統中主要就是網絡攝像機(IPC)

PoE供電方案的優勢有三點：

1.簡化布線、節省人工成本

一根網線同時傳輸數據和供電，PoE使其不再需要昂貴電源和安裝電源所耗費的時間，節省了費用和時間。

2.安全方便

PoE供電端設備只會為需要供電的設備供電，只有連接了需要供電的設備，以太網電纜才會有電壓存在，因而消除了線路上漏電的風險。用戶可以安全地在網絡上混用原有設備和PoE設備，這些設備能夠與現有以太網電纜共存。

3. 便于遠程管理

像數據傳輸一樣，PoE可以通過使用簡單網管協議(SNMP)來監督和控制該設備。這個功能可以提供諸如夜晚關機、遠端重啟之類的功能。

POE供電常見的四種方式

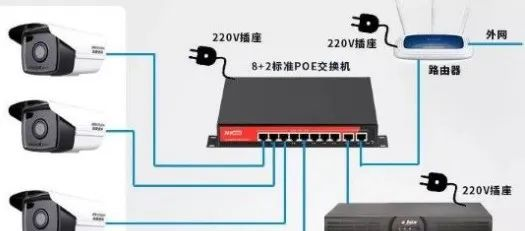

方式一、交換機和終端都支持POE

這種方法PoE交換機直接通過網線接到支持PoE供電的無線AP和網絡攝像機上，這種方法最簡單，但也需要注意如下兩點：

1、確定PoE交換機以及無線AP或者網絡攝像機是否是標準的PoE設備

2、要仔細確認購買的網線的規格，網線質量很關鍵，質量不好的網線會導致AP或者IPC無法受電或者不斷重啟。

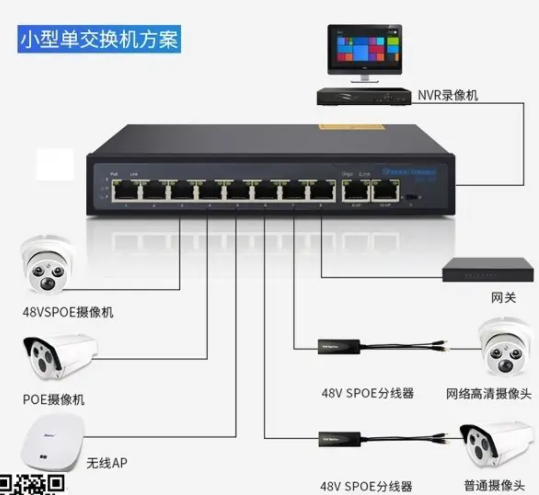

方式二、交換機支持POE，終端不支持POE

這種方案

這種方案PoE交換機出來接，PoE分離器將電源分離成數據信號和電力，有兩根輸出線，一根是電力輸出線，一根是網絡數據信號輸出線即普通網線。電力輸出有5V/9/12V等，可以匹配各種DC輸入的非PoE受電終端，支持IEEE 802.3af/802.3at標準。數據信號輸出線即普通網線直接接到非PoE受電終端的網口即可。

方式三、交換機不支持POE，終端支持POE

這種方案交換機出來接PoE供電器，PoE供電器將電力加到網線上之后傳輸給終端。這種方案利于擴展原有的布線網絡，對原有網絡沒有影響。

方式四、交換機和終端都不支持POE

這種方案交換機出來接PoE供電器，再接PoE分離器，最后傳輸給終端。 方案三和方案四適合于傳統網絡的改造，即原來的交換機不支持PoE供電，但是又想利用PoE供電好處的場合。

從技術角度來講，PoE的技術發展多年，目前已經處于非常成熟的階段，標準PoE供電足夠穩定安全。但由于目前監控市場迫于成本壓力，選用的PoE交換機或者線材品質過于低劣，再或者方案設計本身不合理，供電距離沒安排好或者連接了過多大功率設備出現了供電不足（尤其是夜間監控設備開啟加熱模式時）。所以工程商普遍存在PoE供電不穩定的觀點。

網絡監控項目，不同于普通的網絡綜合布線，數據傳輸量非常大，功率高，且要求全天候不間斷工作，采用有品質保證的PoE設備和線材是整個系統穩定的保證。
