北京高清監控系統NVR中出現“資源不足”的原因是什么？凱源恒潤北京監控安裝工程公司教你如何進行常規排查！

發布日期：2023-05-04 / 點擊次數：1507

北京高清監控系統NVR中出現“資源不足”的原因是什么？凱源恒潤北京監控安裝工程公司教你如何進行常規排查！

高清監控系統NVR中出現“資源不足”的原因有很多，凱源恒潤北京監控安裝工程公司在此主要介紹NVR設備本地（在HDMI/VGA顯示器上）出現“資源不足”的原因及常規排查思路。

一、現象及原理解讀

現象：如下圖所示，部分通道顯示“資源不足”：

我們先理解下“資源不足”的原因：解碼顯示性能達到設備的上限。每一個產品，都有其性能上限，本地解碼性能指的是NVR將前端IPC圖像顯示出來的最大能力，超過了就提示“資源不足”。

在講解排查思路之前，先學習或溫故下NVR的一些機制與原理。

原理1：NVR連接IPC取流原理。

當我們的NVR連接前端IPC時，默認都會嘗試獲取2路視頻，即主碼流+子碼流。主碼流的分辨率與碼率比子碼流大，是高清的視頻源；子碼流為輔流，清晰度與碼率相對較小。

原理2：NVR本地解碼原理。

1.NVR本地支持畫面分割，分割模式及圖例如下表。

2.在IPC主、子碼流都成功連接的情況下，解碼規則是單畫面或大畫面解碼主碼流，小畫面解碼子碼流。

3.在子碼流沒有取到的情況下，小畫面也會使用主碼流解碼。

原理3: NVR取IPC子碼流規則。

當滿足以下條件時，才會在連接IPC時取IPC的子碼流：

• 對于V3.0.2之前，子碼流分辨率小于等于4CIF，碼率小于等于1M；

• 對于V3.1.0以后版本，子碼流分辨率需小于等于720P，碼率小于等于2M；

綜上所述，細心的讀者應該已經可以從原理中總結出：其實在多畫面分割的情況下，設備主要是以子碼流在解碼，理論上，子碼流不是非常大的情況下，設備是不會出現資源不足的情況。

二、排查思路

1、單畫面情況下，出現“資源不足”。

單畫面情況下，只解碼一路視頻，出現資源不足，只可能是IPC分辨率超出設備的單路解碼能力。比如DS-8632N-E8,單路最大支持600W的解碼，如果接入800W的IPC，單畫面解主碼流時，將出現“資源不足”。設備的單路解碼性能見附表。

2、多畫面情況下，出現“資源不足”。

多畫面情況下，按照上述原理2的解碼規則，出現“資源不足”的情況，往往是設備總的解碼能力達到上限。遇到最多的情況，基本都是IPC的子碼流沒有取到，使用主碼流解碼達到設備性能上限導致。設備總解碼能力詳見附表。

那么，實際上，排查多畫面“資源不足”，就是排查子碼流是否沒有成功取到。

那么問題來啦,怎么判斷子碼流沒有取到？

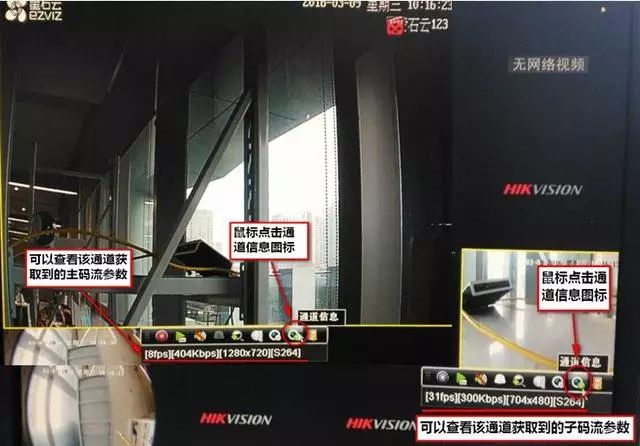

方法1：在預覽畫面下，單擊某個通道，查看快捷欄

的

圖標，可以查看通道的解碼信息。這就可以快速判斷當前通道解碼的是主碼流還是子碼流，分辨率及碼率如何，如下圖所示。如果小畫面解碼的是分辨率較低的視頻，就可以證明設備成功取到子碼流。

方法2：進入主菜單，通過下面的路徑：“錄像配置—編碼參數—子碼流參數”，查看子碼流具體參數的參數；若提示“該通道不支持此項功能”，則表示該通道的子碼流沒有成功取到。

• NVR沒有取到IPC子碼流，導致多畫面“資源不足”問題的處理步驟：

• 登錄IPC的界面，查看編碼參數中的IPC的子碼流的分辨率及碼率；

• 設置為滿足條件的參數，比如分辨率4CIF/ 碼率1024Kbps；

• 重啟IPC，NVR將重新連接并獲取子碼流信息。

針對解碼資源不足的情況，我們是否有一些優化措施？當然，研發的兄弟們也是在不斷優化，以方便排查及減少資源不足出現的情況。

優化措施：

1．當子碼流因超限取流失敗時，“異常/報警”窗口提示“子碼流分辨率/碼率超限”；

2．NVR在獲取到子碼流后,編碼參數的界面中，用戶可以查看到子碼流的分辨率及碼率上限，且無法設置高于這兩個限制的參數。

3．本地4畫面解碼超過一定分辨率自動切換為子碼流，降低資源不足的概率。

三、常見問答

1、本地回放時，提示“資源不足”，是為什么？

答：回放時，從硬盤讀取數據，而一般錄像都是主碼流高清數據。所以，回放是實打?qū)嵅シ牛嗦坊胤徘闆r下，達到設備解碼上限時，會出現“資源不足”（較為少見）。

2、預覽多畫面出現“資源不足”，查看通道子碼流實際獲取到，通道碼流信息查看，解碼的是主碼流，切換為單畫面，再切換為多畫面就可以正常?

答：NVR一些老版本，存在不能自動切換子碼流解碼的問題。目前V3.4.2以上版本都已經解決。

我們在拿到nvr產品后，一定要看清楚它的參數，要看它的性能，根據它的性能來使用，如果超過了它的性能，就可能出現資源不足。
