北京小區停車場出入口系統怎么進行前期的現場勘測？凱源恒潤北京監控安裝工程公司教你怎么學會停車場系統勘測流程！

發布日期：2023-03-07 / 點擊次數：865

北京小區停車場出入口系統怎么進行前期的現場勘測？凱源恒潤北京監控安裝工程公司教你怎么學會停車場系統勘測流程！

出入口系統主要由抓拍機、道閘、道閘雷達、出入口控制終端、線圈、車檢器等設備組成，主要負責對出入場車輛進行常規管控與收費。

今天先讓我們來看看出入口系統的勘測要點及注意事項吧！


出入口系統勘測意義

①了解需求，確定方案

②風險預知，提前溝通，規避風險

③環境影響大，后期不可完善

④為交付做好把控

一、準備工作

1.準備工具

卷尺、勘測表、紙、筆、相機及其他安全工具。

2.注意事項

充分考慮場內和場外車流方向和車輛速度

需要充分考慮安全島的大小和位置

充分考慮環境干擾因素，例如硬井蓋、伸縮門、排水溝、柵欄位置

需要預留車輛最小拐彎半徑，讓車輛能正常行駛

考慮避開停車位的干擾

要避免安裝設備之間的相互遮擋等干擾

充分考慮自動擋車器型號和使用欄桿

需要避開兩車之間的干擾

二、勘測要點

1.現場數據記錄

1.1現場圖片

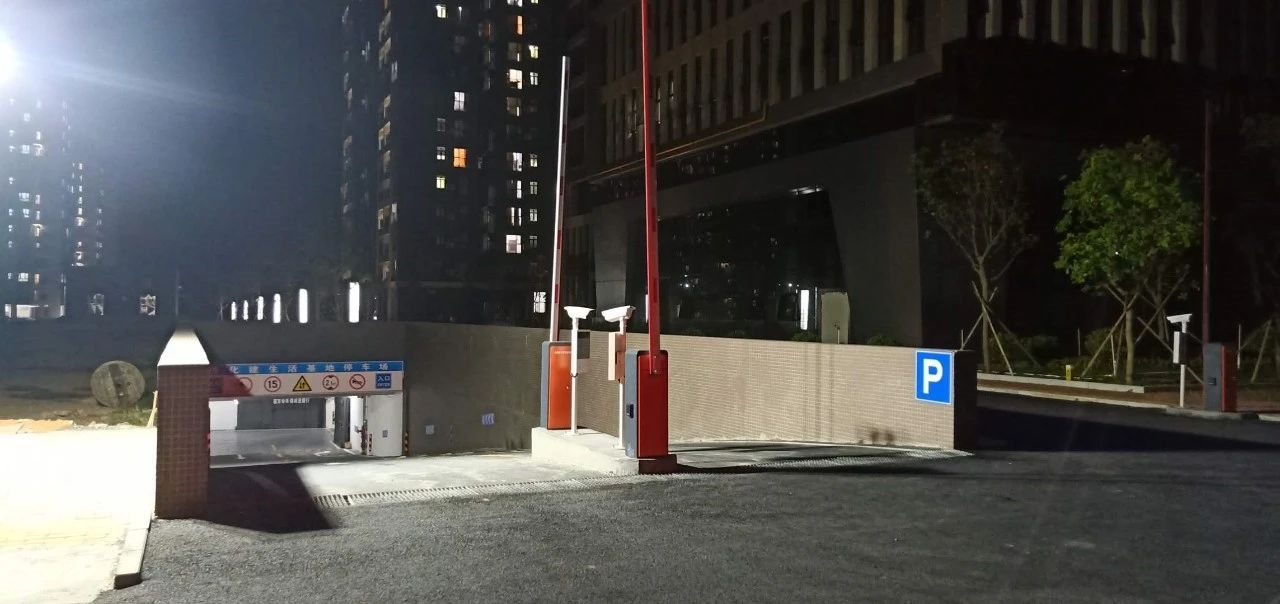

在遠處拍攝幾張清晰、覆蓋整個出入口環境的現場圖片。（多角度拍攝，方便后續草圖以及圖紙設計）

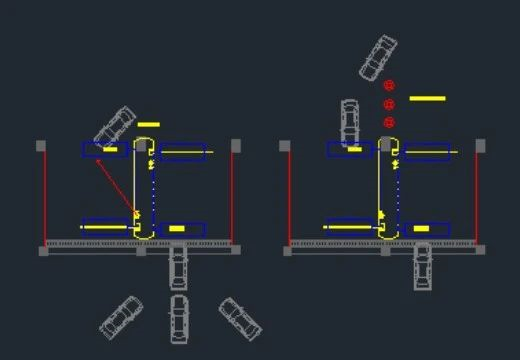

1.2行車軌跡

記錄下現場車輛的行車軌跡。


注意：若現場為T字型車道（車道縱深短），可采用雙相機保證識別效果。

1.3抓拍距離

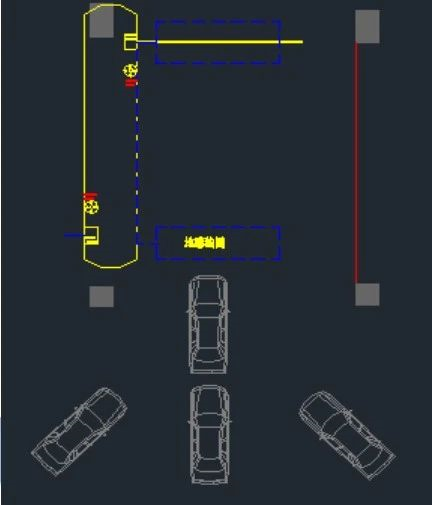

現場如果用線圈觸發或者雷達觸發，請保證觸發線圈或者觸發雷達位置距離抓拍機位置為 4 米（ 建議3.5-5 米間），且保證車輛在觸發位置車輛盡量擺正，如下圖車輛。


如果遇到車輛無法擺正情況，請加路錐等進行規劃，如圖4。


1.4現場距離

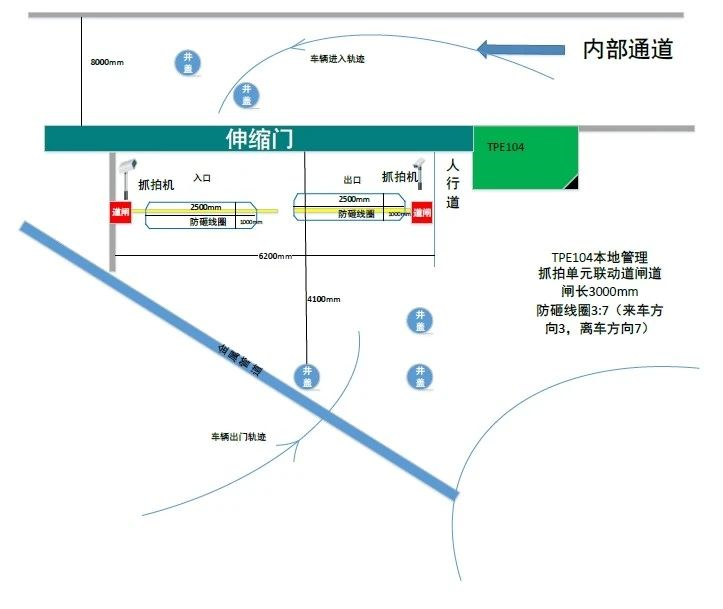

記錄現場車道寬度，現場縱深，如下圖標注的距離。

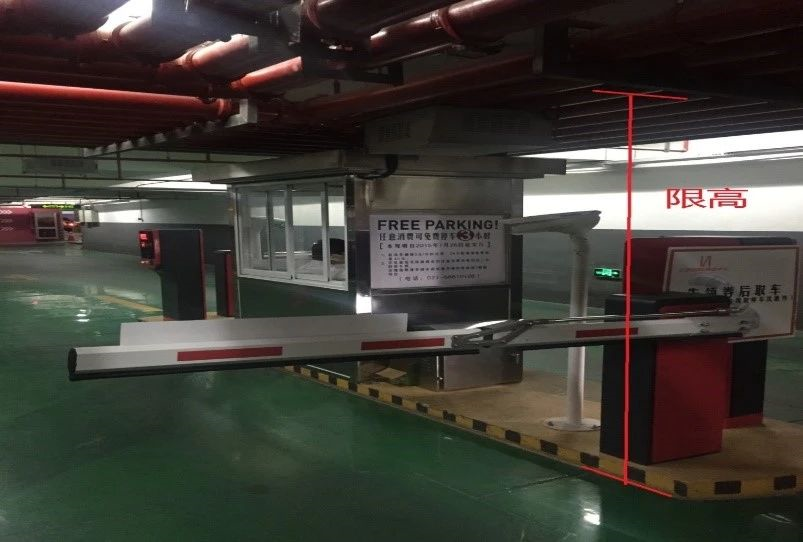

1.5限高

記錄現場是否限高以及限高的高度。


建設在地下車庫的出入口系統尤其要注意限高問題，可采用曲臂道閘。
2.異常干擾記錄

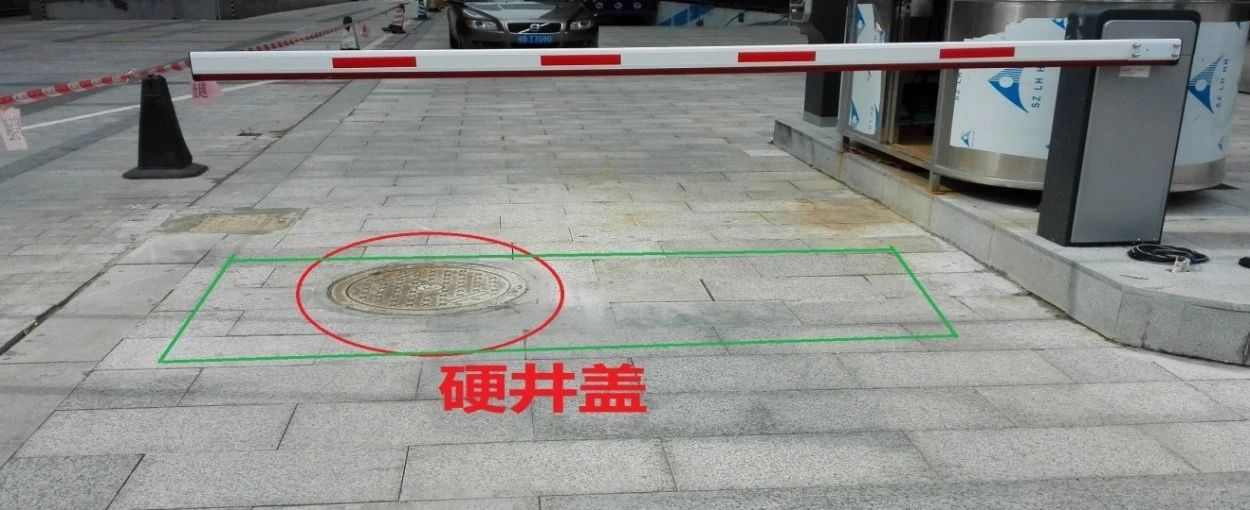

2.1硬井蓋

若現場有硬井蓋，需記錄硬井蓋位置。地感線圈應遠離硬井蓋50公分以上。


反面案例

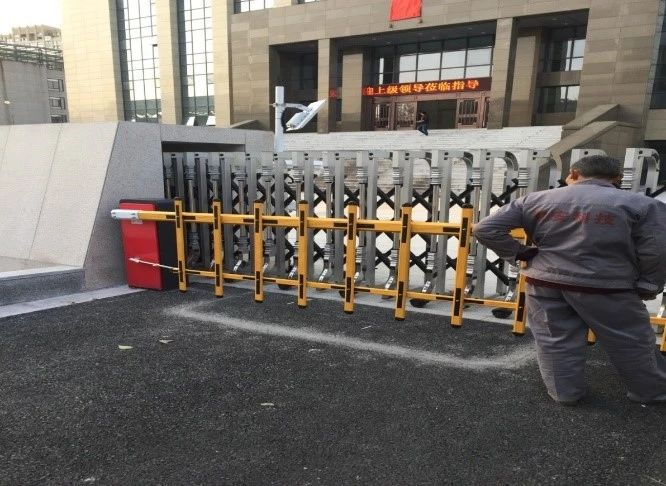

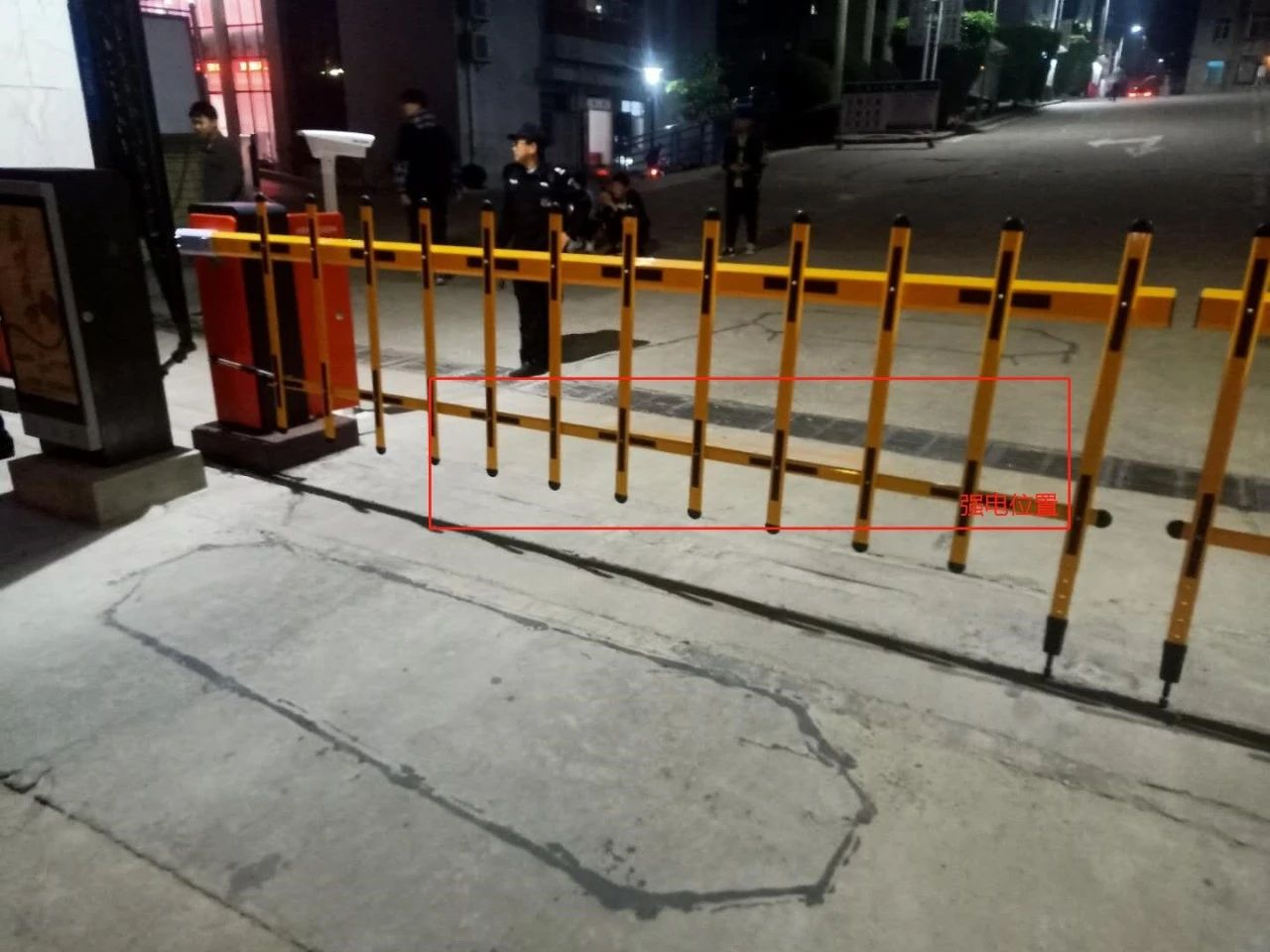

2.2伸縮門

若現場有伸縮門，需記錄伸縮門位置。地感線圈應遠離伸縮門50公分以上。


反面案例

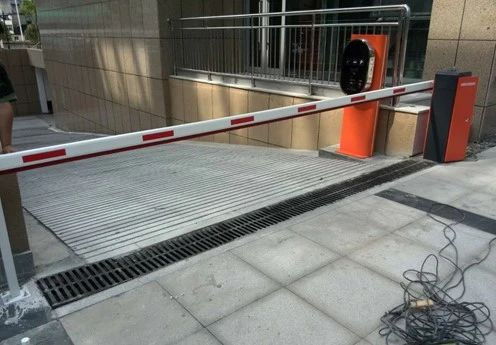

2.3排水溝

若現場有排水溝，需記錄排水溝位置。地感線圈應遠離排水溝50公分以上。


反面案例

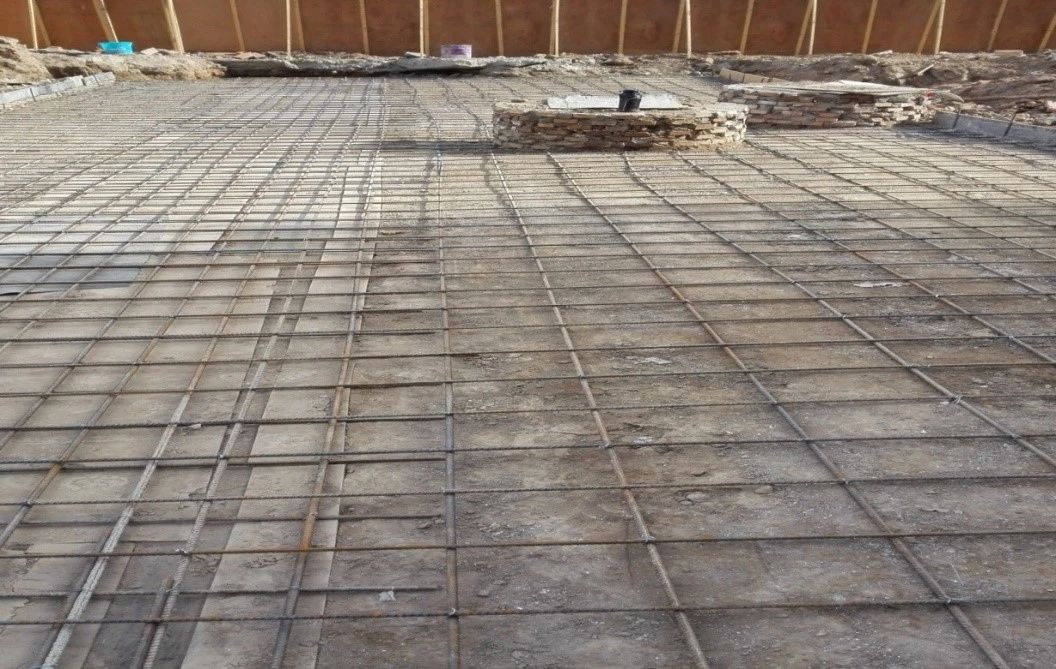

2.4鋼筋

若現場地下有鋼筋，需記錄鋼筋離地距離。地感線圈應該遠離鋼筋50公分以上。


2.5強電

若現場地下有強電，需明確強電位置以及線路。地感線圈應該遠離強電一米以上。


反面案例

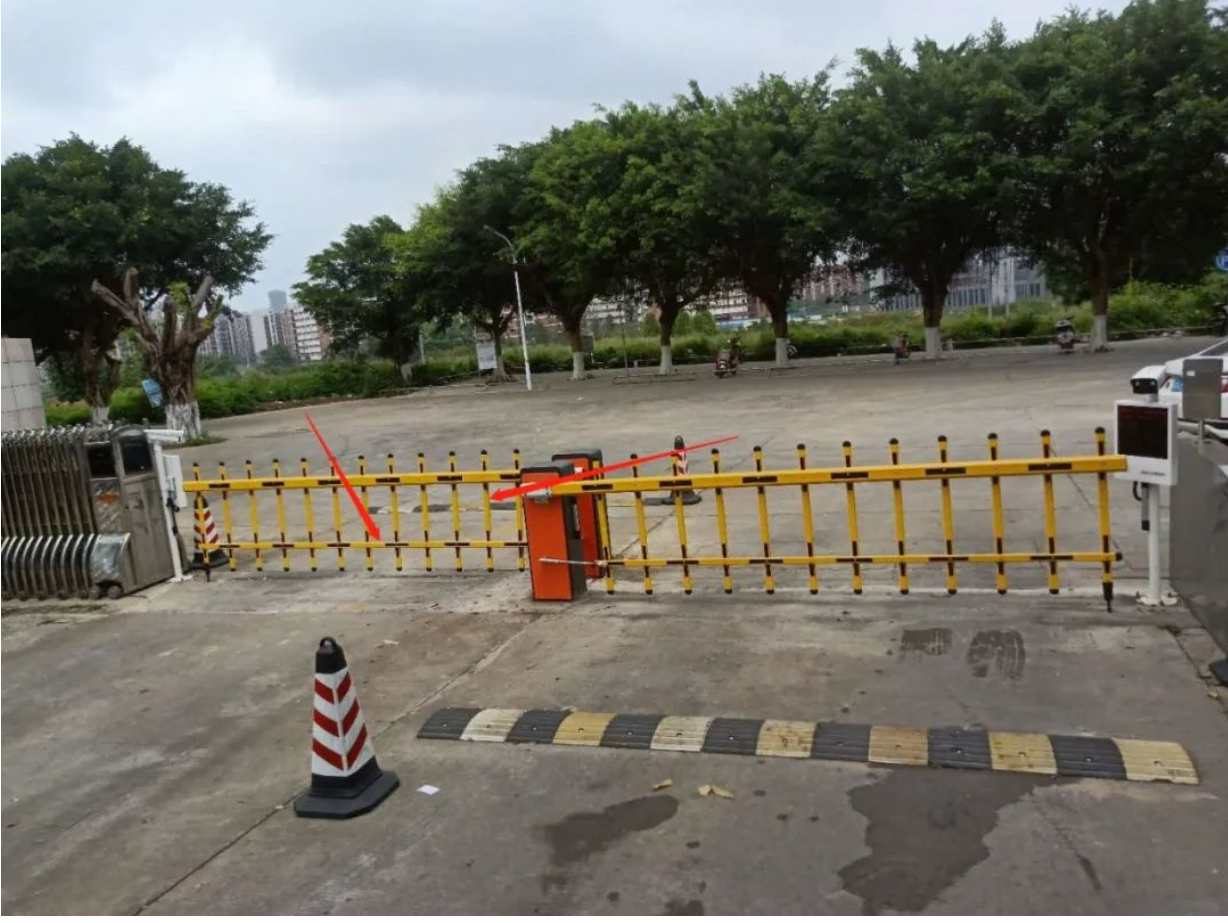

2.6大角度

若現場入車或者出車存在角度駛?cè)肭闆r，不建議使用雷達方案。


反面案例

2.7無遮擋

雷達使用場景，雷達正面及檢測范圍不允許存在遮擋物。


標準案例

注意：地感線圈鋪設要求

①避開破損的路面、混凝土路面避開接縫。

②周圍50厘米范圍內不能有大量的金屬，如井蓋、雨水溝蓋板等。

③周圍1米范圍內不能有超過220V的供電線路。

④當環形線圈是被放置于鋼筋混凝土的鋼筋之上時，線圈必須在鋼筋之上至少50厘米，并應增加1-2匝線圈匝數。

注意：雷達架設注意事項

①閘箱安置位置穩定，箱體晃動傾斜角不得超過5°。

②雷達正面不要存在遮擋物，檢測范圍內不允許有任何物體（道閘桿除外）。

③車道外側如果存在隔離護欄，需將隔離帶固定牢，不建議使用伸縮帶以及路錐，避免前后移動和晃動。
3.行車類型記錄

3.1普通車輛

若現場車輛為轎車、SUV、面包車、大巴車等普通車輛，地感線圈施工或者雷達架設按標準方案施工即可。

3.2特殊車輛

若現場有高底盤車輛、油罐車、掛車等特殊車輛需拍照記錄，地感線圈一定要相應加寬，雷達方案采用雙雷達。
