北京紅外報警探測器怎么連接監控錄像機？凱源恒潤報警監控安裝工程公司怎么實現監控報警聯動！

發布日期：2023-02-26 / 點擊次數：987

北京紅外報警探測器怎么連接監控錄像機？凱源恒潤報警監控安裝工程公司怎么實現監控報警聯動！


紅外報警輸入輸出接口解析



判斷錄像機是否有報警輸入輸出接口，可以從錄像機后面板接口來判斷


ALARM IN：報警輸入

ALARM OUT（或1A）：報警輸出

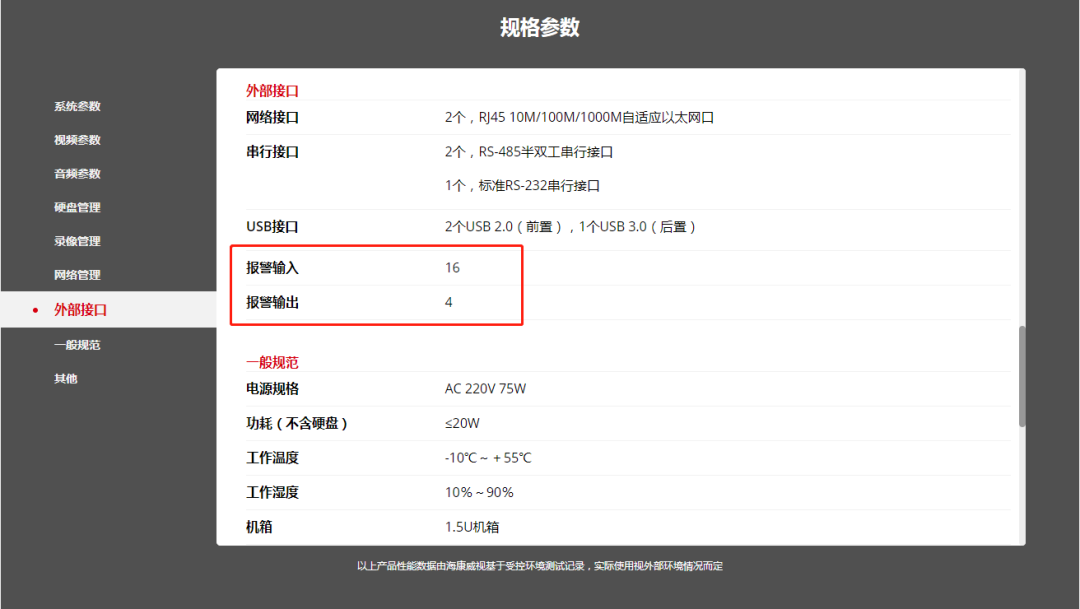

如果還未購買設備，可以在官網搜索設備型號，在規格參數欄查看設備報警輸入輸出路數：





報警輸入輸出接口常見類型：





02

報警輸入接線及配置


報警輸入接線


常見的報警輸入設備：紅外探測器（紅外對射），電子圍欄，門磁，煙感等。

報警輸入只需要接入一個開關量信號，所以不區分正負極，Alarm In和GND直接和報警輸入設備的接線連接即可。

（報警輸入設備是否需要供電，根據報警輸入設備本身確定）。


接線圖


報警輸入配置

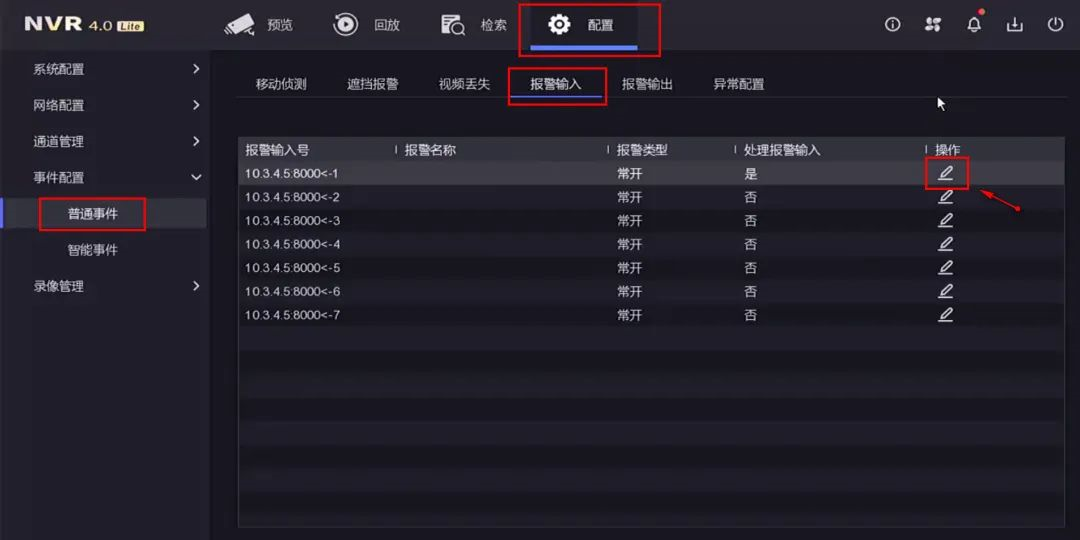

進入配置-事件配置-普通事件-報警輸入界面

1.選擇對應的報警輸入號，點“操作”進入配置界面。

（如接了第一路報警輸入就選擇“IP＜-1”，IP對應的是通道的IP，選擇對應通道的攝像機進行聯動）


2.報警類型：根據報警輸入設備選中對應的報警類型，報警輸入是常開就選擇“常開”，處理方式選擇“報警輸入”。

3.布防時間：點擊“編輯”，根據需求設置布防時間。布防時間是聯動觸發的時間。（最多可設置8個時間段）

4.聯動方式：點擊“聯動方式”，可以設置報警輸入信號觸發時，需要聯動的方式：


報警彈窗：有報警輸入信號時，該通道的畫面會彈圖。

蜂鳴器報警：有報警輸入信號時，會觸發錄像機蜂鳴器報警。

上傳中心：將報警信息推送到客戶端軟件，如?？祷ヂ?lián)APP、iVMS-4200客戶端等。

PTZ聯動：報警輸入可以關聯云臺設備（PTZ聯動），一路報警輸入可觸發多個通道的預置點、巡航、軌跡調用，但只能調用其中一個（聯動狀態互斥設置）。

錄像聯動：勾選需要聯動錄像的通道，有報警輸入信號的時候，讓該通道錄像。

報警輸出聯動：同時還可以聯動報警輸出，有報警輸入信號時，讓接在錄像機上的報警輸出設備報警。

那錄像機的報警輸出接口有什么用呢？又該怎么接線及配置呢？

03

報警輸出接線及配置

報警輸出輸出接線指導

常見的報警輸出設備：警號（喇叭），報警燈等。

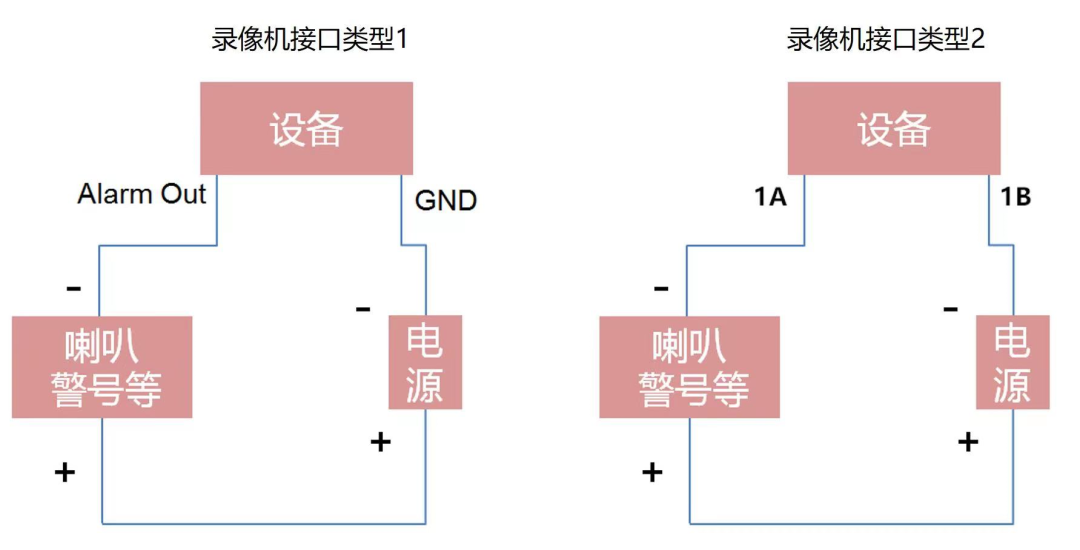

▌報警輸出設備直流供電

步驟一：錄像機上的“Alarm Out”（或1A）接口接報警輸出設備的“負極”。

步驟二：報警輸出設備的“正極”接電源的“正極”。

步驟三：電源的“負極”接設備的“GND”（或1B）接口。


注意：設備供電必須在DC12V 1A以內。

▌報警輸出設備交流供電

必須先拔掉主板上的跳線帽


分別為JPA1、 JPA2、 JPA3、 JPA4，出廠是默認短接

? 外接低壓交流負載（AC60V 1A以內）：


接線圖

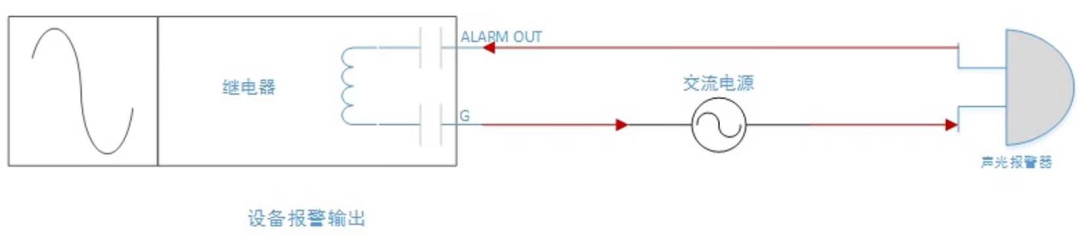

? 外接電路需要驅動高于直流1A@12V DC或交流1A@60V AC負載：

需要增加繼電器，先用低壓電路驅動繼電器，再用繼電器驅動外部高負載。


接線圖

注意：設備接線之前記得要把設備斷電呦！

圖片報警輸出輸出配置

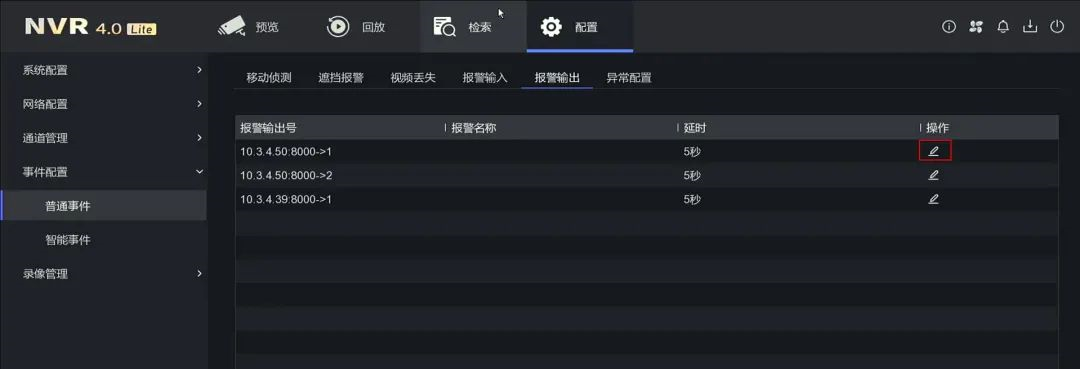

進入配置-事件配置-普通事件-報警輸出界面


  1. 選擇對應的報警輸出，如報警輸出設備接在第一個報警輸出口，報警輸出號選擇1；

  2. 點擊“操作”按鈕，配置報警輸出；


報警輸出配置界面

3.配置報警輸出延時時間、報警輸出布防時間。

接下來，進入進入錄像機配置-事件配置-普通事件/智能事件，在配置事件功能時，選擇需要聯動的報警輸出接口，就可以聯動錄像機外接的報警輸出設備報警了~


配置-事件配置-普通事件-設置事件聯動錄像機報警輸出
