北京光纖熔接價格怎么收費？凱源恒潤北京監控安裝工程公司告訴你光纖熔接顏色如何排序！

光纖熔接顏色如何排序，這個在實際應用中還是比較多的，那么今天我們就不講原理了，直接用圖文簡單明了講光纖熔接色譜，大家可以了解下。

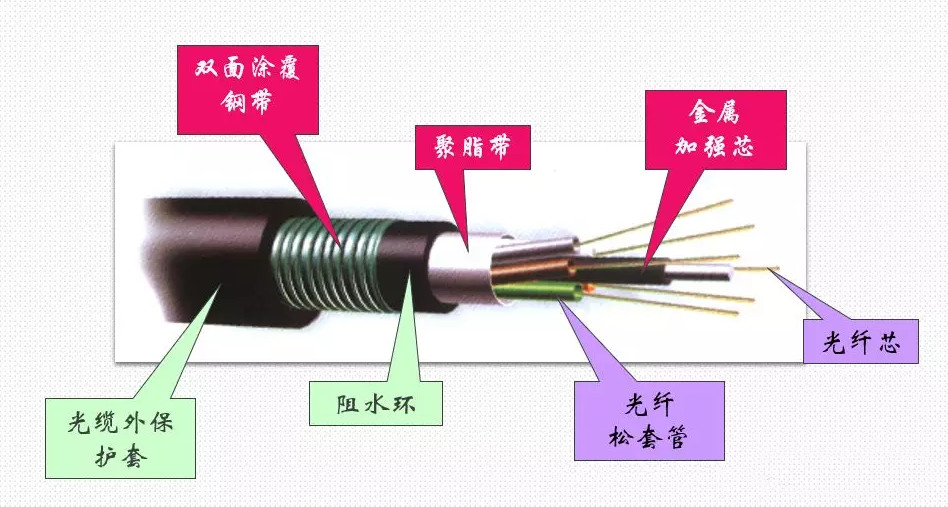

1、光纜的結構介紹

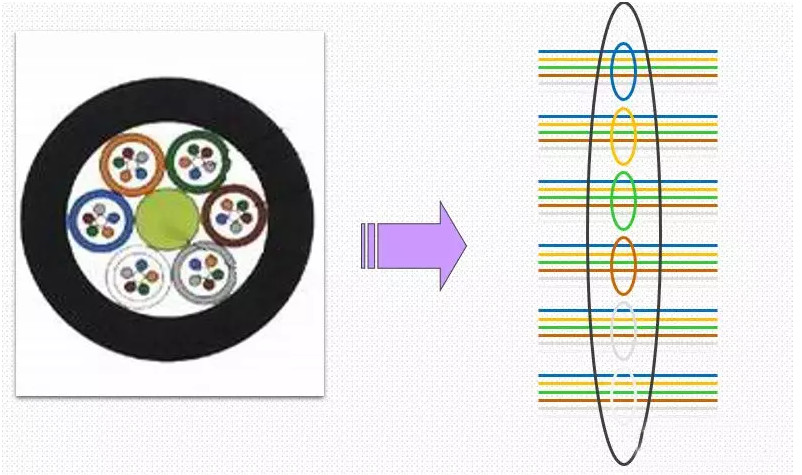

2、光纖立體和平面

 纖芯、束管、光纜三要素

3、光纖、光纜色譜排列

松套管中光纖的色譜排列（國際光纖色譜）

層絞式光纜中松套管色譜排列

領示色譜

 全色譜

 這里面說下，什么是光纖的本色：

一般我們看到的光纖有12種顏色 蘭 橙 綠 粽 灰 白 紅 黑 紫 黃 粉紅 淺綠。

這些顏色都不是光纖的本色 而是光纖的著色，主要目的是為了區別光纖，和增加光纖的抗拉強度，而真正的光纖是二氧化硅為只要原料，它的顏色是透明的。

二、光纖色譜排列

1、光纜線序色譜排列光纖色譜

光纜線序色譜排列光纖色譜1# -12#：一般是藍、桔、綠、棕、灰、白、紅、黑、黃、紫、粉紅、青綠。
如果光纜小于12D，用一根束管就可裝下，也叫中心束管式；

舉例：

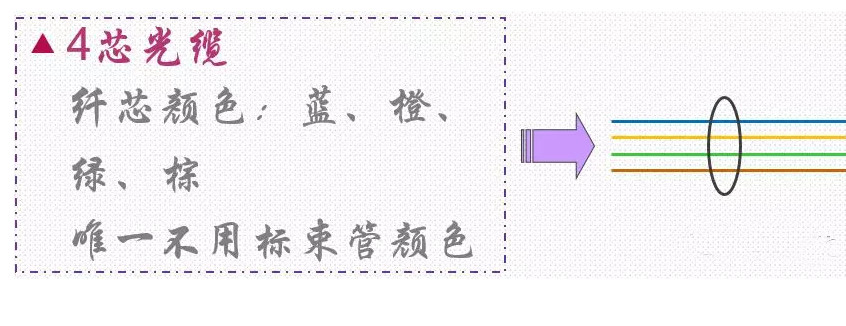

4芯：

4芯是藍、桔、綠、棕

那么就不需要標束管顏色了。

12芯：

藍、桔、綠、棕、灰、白、紅、黑、黃、紫、粉、青

用一根束管。

16芯：
《藍/橙/綠/棕》×藍
《藍/橙/綠/棕》×橙
《藍/橙/綠/棕》×綠
《藍/橙/綠/棕》×棕

后面是束管顏色。

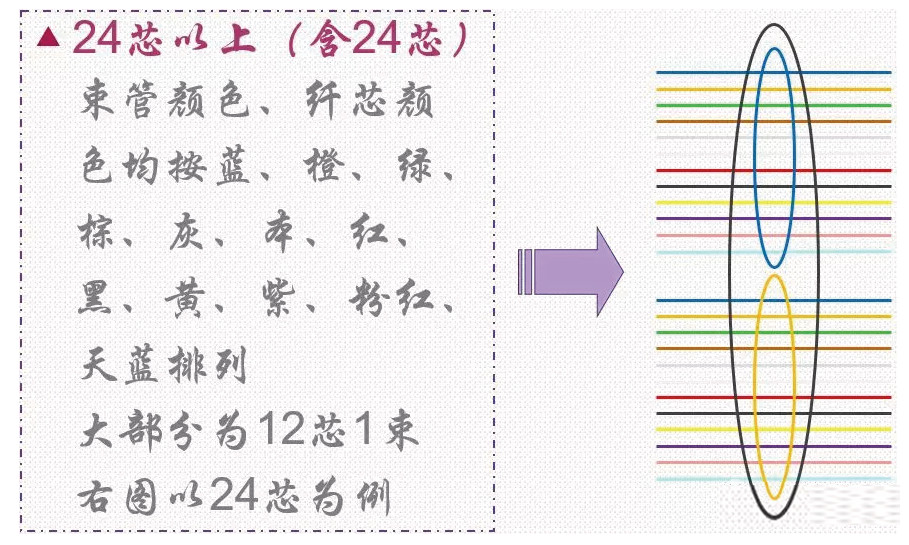

24芯：
《藍/橙/綠/棕/灰/白》×藍
《藍/橙/綠/棕/灰/白》×橙
《藍/橙/綠/棕/灰/白》×綠
《藍/橙/綠/棕/灰/白》×棕

后面是束管顏色。

有的光纜是本色，紅頭/綠尾的的方式，先熔接大芯數，后熔小芯數.

如果這根光纜是新工程的話，那你只要成端二邊接的色譜一樣就行。如果是維護中割接或搶修的話，那你一定要摸清楚原施工人員是怎么接的那你就跟著怎么接（包括每一束里面的纖芯色譜）。

為了方便大家更直觀，這里面給出光纖熔接順序的其它的例子。

這里48芯也可以按這個24芯的方式。
