弱電工程中綜合布線系統是最重要的基礎部分，所有子系統都需要布線，施工布線的好壞直接關系到系統的穩定，因此甲方也比較關注綜合布線系統的施工，今天凱源恒潤北京監控安裝工程公司分享一套綜合布線系統施工指導建議書，僅供參考學習。

一、綜合布線系統概述

在信息社會中，一個現代化的大樓內，除了具有電話、傳真、空調、消防、動力電線、照明電線外，計算機網絡線路也是不可缺少的。布線系統的對象是建筑物或樓宇內的傳輸網絡，以使話音和數據通信設備、交換設備和其他信息管理系統彼此相連，并使這些設備與外部通信網絡連接。它包含著建筑物內部和外部線路（網絡線路、電話局線路）間的民用電纜及相關的設備連接措施。

布線系統是由許多部件組成的，主要有傳輸介質、線路管理硬件、連接器、插座、插頭、適配器、傳輸電子線路、電氣保護設施等，并由這些部件來構造各種子系統。

綜合布線系統應該說是跨學科跨行業的系統工程，作為信息產業體現在以

下幾個方面：

1) 樓宇自動化系統（ B A）；

2) 通信自動化系統（ C A）；

3) 辦公室自動化系統（O A）；

4) 計算機網絡系統（ C N）。

1.1、布線工程開工前的準備工作

網絡工程經過調研，確定方案后，下一步就是工程的實施，而工程實施第一步就是開工前的準備工作，要求做到以下幾點：

? 開工前要辦理好相關手續（出入證、安全消防用品等）。

? 施工人員進入工地要穿統一工作服。

? 設計綜合布線實際施工圖。確定布線的走向位置。供施工人員使用。

? 施工前向項目經理領取材料清單及工程進度表。

? 備料。網絡工程施工過程需要許多施工材料，這些材料有的必須在開工前就備好料，有的可以在開工過程中備料。主要有以下幾種：光纜、雙絞線、插座、信息模塊、服務器、穩壓電源、集線器等落實購貨廠商，并確定提貨日期；不同規格的塑料槽板、P V C 防火管、蛇皮管、自攻螺絲等布線用料就位；

1.2、施工過程中要注意的事項

? 1) 施工現場督導人員要認真負責，及時處理施工進程中出現的各種情況，協

調處理各方意見。

? 2) 如果現場施工碰到不可預見的問題，應及時向項目經理匯報，并提出解決

辦法供工程單位當場研究解決，以免影響工程進度。施工現場進度變更與材料

變更應及時向項目經理匯報，便于項目經理及時變更報價及施工進度的調整。

? 3) 對工程單位計劃不周的問題，要及時妥善解決。每周必須以書面形式向項

目經理匯報工程進度。

? 4) 對工程單位新增加的點要及時在施工圖中反映出來。

? 5) 對部分場地或工段要及時進行階段檢查驗收，確保工程質量。

1.3、工程施工結束時注意事項

? 工程施工結束時的注意事項如下：

1) 清理現場，保持現場清潔、美觀；

2) 對墻洞、豎井等交接處要進行修補；

3) 各種剩余材料匯總，并把剩余材料集中放置一處，并登記其還可使用的數量；

4) 做總結材料。

總結材料主要有：

1) 布線工程圖；

2) 配線架文檔；

3) 測試報告；

二、模塊、水晶頭壓制技術標準

2.1、信息模塊的壓接技術

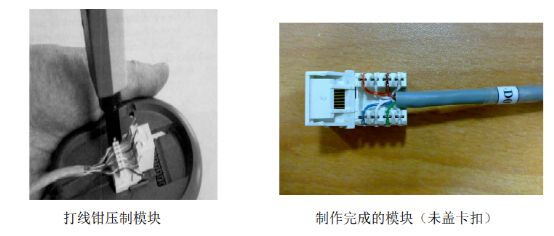

? 信息模塊壓接時：

? 1) 使用用打線工具壓接；

? 2) 禁止使用其他工具直接壓接（如美工刀，一字螺絲刀）

? 根據我們在工程中的經驗，一般采用模塊端接標準為

? E I A / T I A 5 6 8 A 和 EIA/TIA568B 2 種方式（我們一般選用 568B 這種標

準）。

2.2、RJ45 水晶頭壓制標準：

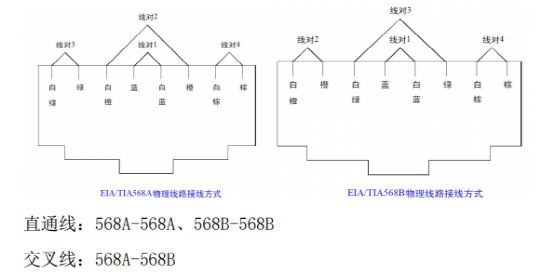

568A：白綠、綠、白橙、藍、白藍、橙、白棕、棕

568B：白橙、橙、白綠、藍、白藍、綠、白棕、棕

連接 R J 4 5 時要注意的事項：R J - 4 5 的連接也分為 5 6 8 A 與 568B 2 種方式，不論采用哪種方式必須與信息模塊采用的方式相同。對于 R J - 4 5 插頭與雙絞線的連接，需要了解以下事宜：我們以 5 6 8 B 為例簡述。

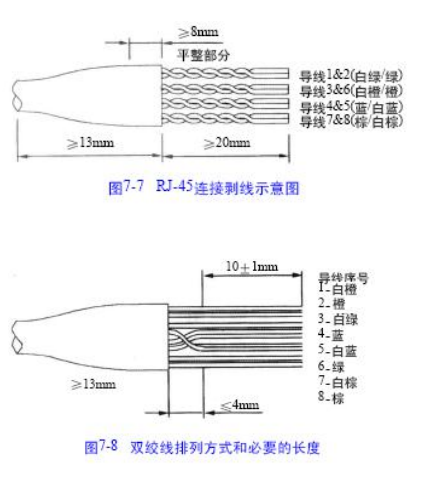

? 1) 首先將雙絞線電纜套管，自端頭剝?nèi)ゴ笥?nbsp;2 0 m m，露出 4 對線。

? 2 )定位電纜線以便它們的順序號是 1 & 2 , 3 & 6 , 4 & 5 , 7 & 8 如圖所示。

? 為防止插頭彎曲時對套管內的線對造成損傷，導線應并排排列至套管內至少 8 m m 形成一個平整部分，平整部分之后的交叉部分呈橢圓形狀態。

? 3) 為絕緣導線解扭，使其按正確的順序平行排列，導線 6 是跨過導線 4和 5 在套管里不應有未扭絞的導線。

? 4) 導線經修整后（導線端面應平整，避免毛刺影響性能）距套管的長度 1 4 m m，從線頭至少 1 0±1 m m之內導線之間不應有交叉，導線 6 應在距套管 4 m m 之內跨過導線 4 和 5）。

? 5) 將導線插入 R J - 4 5 頭，導線在R J - 4 5 頭部能夠見到銅芯，套管內的平坦部分應從插塞后端延伸直至初張力消，套管伸出插塞后端至少 6 m m。

? 6) 用壓線工具壓實 R J - 4 5。

2.3、電話大對數施工技術標準：

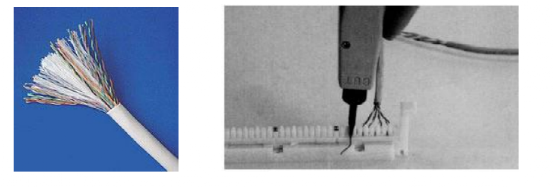

? 大對數電纜安裝要注意的事項語音大對數電纜的一般打線順序都是按照以下排列進行：

主色：白 紅 黑 黃 紫

輔色：蘭 桔 綠 棕 灰

另在剝線時（特別是 100 對電纜時）要注意用隔離帶將每組線分開，以免混淆 ，最好先將每一對先擰一下，防止施工時散開混亂在一起，就分不清了，此外，超過 25 對的，束線的彩帶最好一束一束解開，防止混亂 。
