北京弱電系統工程之綜合布線配線架的作用?凱源恒潤北京監控安裝公司教你110電話語音配線架的線纜打法！

110電話語音配線架是機房工程中常用的語音配線工具，下面凱源恒潤北京監控安裝工程公司手把手教你110配線架是如何安裝的，以安裝25對大對數為例。

110語音配線架

（1）將配線架固定到機柜合適位置；

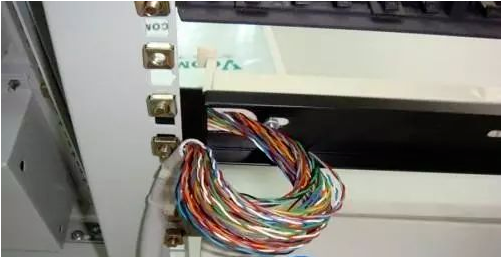

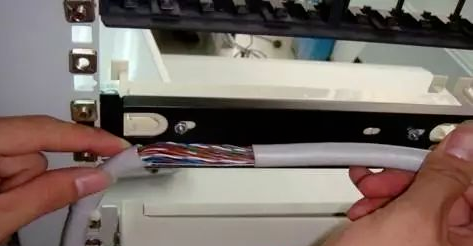

（2）從機柜進線處開始整理電纜，電纜沿機柜兩側整理至配線架處，并留出大約25厘米的大對數電纜，用電工刀或剪刀把大對數電纜的外皮剝?nèi)ィㄈ鐖D1所示），使用綁扎帶固定好電纜，將電纜穿過110語音配線架一側的進線孔，擺放至配線架打線處（如圖2所示）；

圖1

圖2

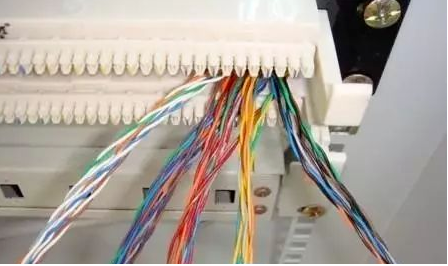

（3）25對線纜進行線序排線，首先進行主色分配（如圖5-48所示），再按配色分配（如5-49所示），標準物分配原則如下述：

通信電纜色譜排列：

線纜主色為：白、紅、黑、黃、紫

線纜配色為：藍、橙、綠、棕、灰

一組線纜為25對，以色帶來分組，一共有25組分別為:

①（白藍、白橙、白綠、白棕、白灰）

②（紅藍、紅橙、紅綠、紅棕、紅灰）

③（黑藍、黑橙、黑綠、黑棕、黑灰）

④（黃藍、黃橙、黃綠、黃棕、黃灰）

⑤（紫藍、紫橙、紫綠、紫棕、紫灰）

1－25對線為第一小組，用白藍相間的色帶纏繞。

26－50對線為第二小組，用白橙相間的色帶纏繞。

51－75對線為第三小組，用白綠相間的色帶纏繞。

76－100對線為第四小組，用白棕相間的色帶纏繞。

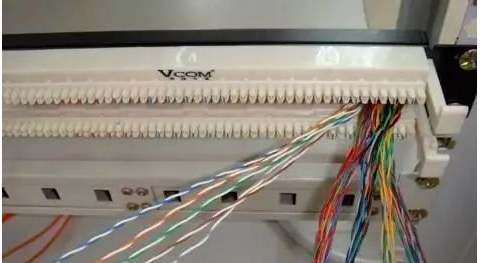

此100對線為1大組用白蘭相間的色帶把4小組纏繞在一起，200對、300對、400對。。。。。。。。2400對以此類推，分組后效果如圖3與圖4。

圖3

圖4

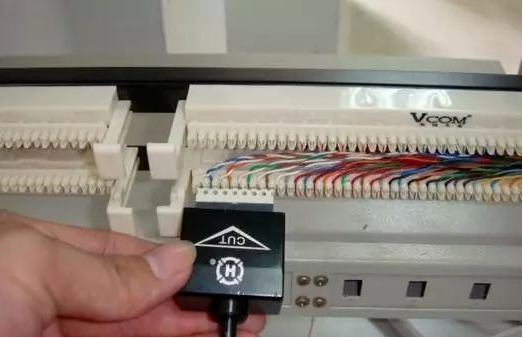

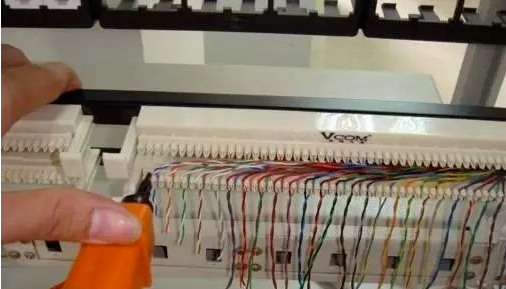

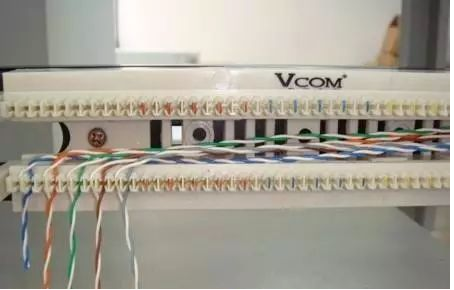

（4）根據電纜色譜排列順序，將對應顏色的線對逐一壓入槽內（如圖5所示），然后使用110打線工具固定線對連接，同時將伸出槽位外多余的導線截斷。注意：刀要與配線架垂直，刀口向外，如圖6所示。

圖5

圖6

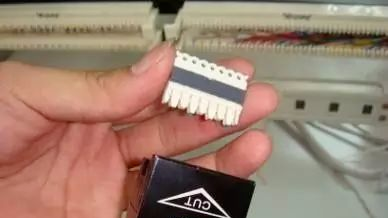

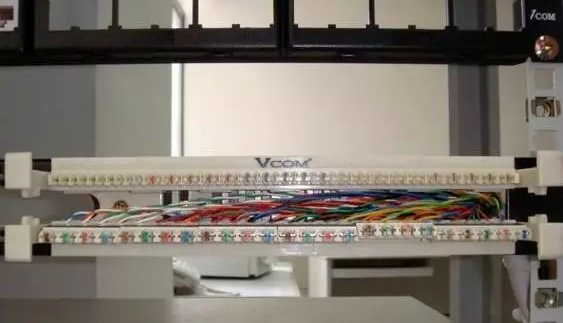

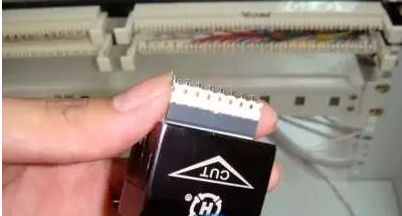

（5）然后準備5對打線工具和110連接塊（如圖7所示），接連接塊放入5對打線工具中（如圖8所示），把連接塊垂直壓入槽內（如圖9所示），并貼上編號標簽，注意連接端子的組合是：在25對的110配線架基座上安裝時，應選擇5個4對連接塊和1個5對連接塊，或7個3對連接塊和1個4對連接塊。從左到右完成白區、紅區、黑區、黃區和紫區的安裝。這與25對大對數電纜的安裝色序一致。完成后的效果圖如圖10所示。

圖7

圖8

圖9

圖10
