光模塊，其英文名稱為optical module，它主要是由光電子器件、功能電路和光接口等組成，是光纖通信中重要的組成部分。光模塊的作用就是光電轉換，發送端把電信號轉換成光信號，通過光纖傳送后，接收端再把光信號轉換成電信號。

發射部分：輸入一定碼率的電信號經內部的驅動芯片處理后驅動半導體激光器(LD)或發光二極管(LED)發射出相應速率的調制光信號，其內部帶有光功率自動控制電路，使輸出的光信號功率保持穩定。

接收部分：一定碼率的光信號輸入模塊后由光探測二極管轉換為電信號。經前置放大器后輸出相應碼率的電信號，輸出的信號一般為PECL電平。同時在輸入光功率小于一定值后會輸出一個告警信號。

光模塊的分類：

按照模式分類：分為單模光模塊及多模光模塊。
按照發射及接收波長常見的分為850nm，1310nm，1490nm，1550nm；以及粗波分復用的1470nm，1490nm，1510nm，1530nm，1570nm，1590nm，1610nm等。
按照纖芯數量常用的主要分為單纖模塊及雙纖模塊。單纖模塊有兩種不同的波長，雙纖模塊只有一個波長。
單纖的主要波長為：
千兆單纖：TX1310/RX1550nm;lTX1550/RX1310nm;l TX1490/RX1550nm;l TX1550/RX1490nm;l TX1310nm/Rx1490nm;l TX1490nm/Rx1310nm。
萬兆單纖：l TX1270nm/RX1330nm；l TX1330nm/RX1270nm；l TX1490nm/RX1550nm；l TX1550nm/RX1490nm。
雙纖的常規波長：850nm 1310nm 1550nm。
按照速率分類：155Mb/s百兆光模塊，1.25Gb/s千兆光模塊，10Gb/s萬兆光模塊；25Gb/s、40Gb/s、100Gb/s和400Gb/s光模塊。
按照傳輸距離可將光模塊分為短距、中距和長距三種，短距離光模塊的傳輸距離在2km及以下，中距離光模塊的傳輸距離在10~20km之間，長距離光模塊的傳輸距離在30km以上。
按照數據傳輸方式可分為單工光模塊、半雙工光模塊和全雙工光模塊三種類型。單工光模塊只支持?jǐn)?shù)據在同一個方向上傳輸；半雙工光模塊支持?jǐn)?shù)據在兩個方向上傳輸，但不支持?jǐn)?shù)據同時進行兩個方向的傳輸；全雙工光模塊支持?jǐn)?shù)據同時在兩個方向進行傳輸。
按照封裝形式來分有以下幾種常見類型：SFP（ESFP）、SFP+、SFP28、QSFP+、QSFP28以及QSFP-DD。

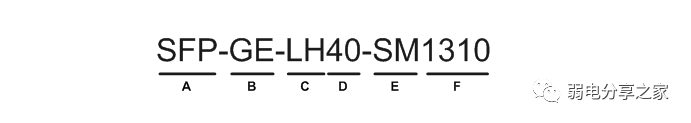

SFP光模塊最高速率可達4.25G，主要由激光器構成，特點是小型、可熱插拔。eSFP 是 enhanced Small Form-factor Pluggable 增強型SFP，在主要功能業務上沒有區別，只要光功率、靈敏度、距離一致，是可以互換使用的。

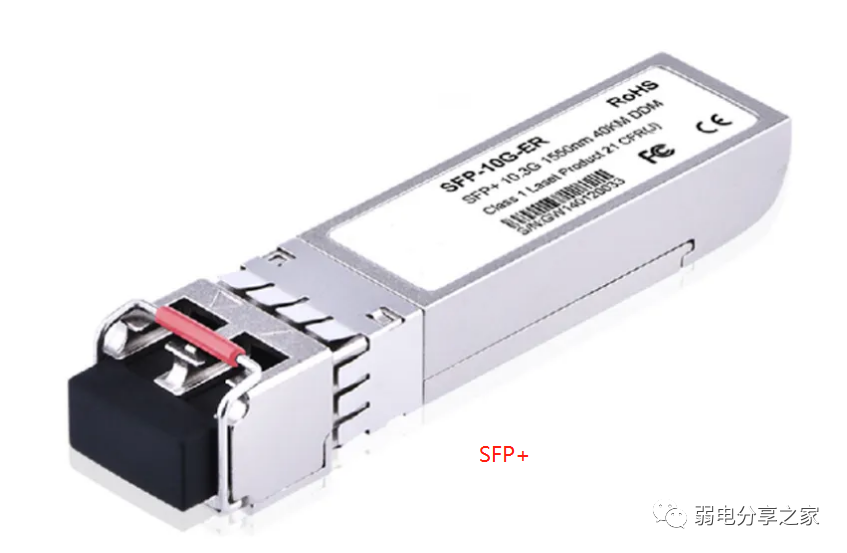

SFP+光模塊是SFP的加強版，傳輸速率為10Gbps，可以滿足8.5G光纖通道和10G以太網的應用。

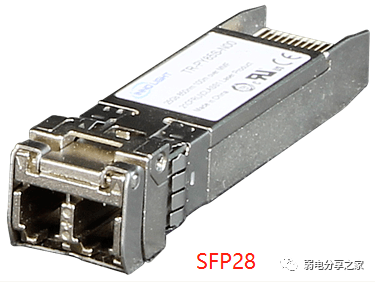

SFP28光模塊的傳輸速率為25Gbps，它的優點是功耗較低、端口密度較高，且支持熱插拔。

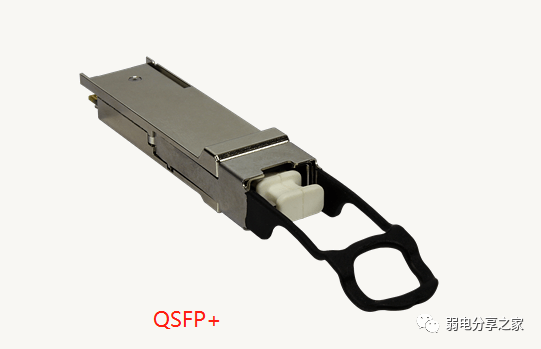

QSFP+光模塊的傳輸速率為40Gbps，支持MPO光纖連接器和LC光纖連接器，特點是小型、可熱插拔。

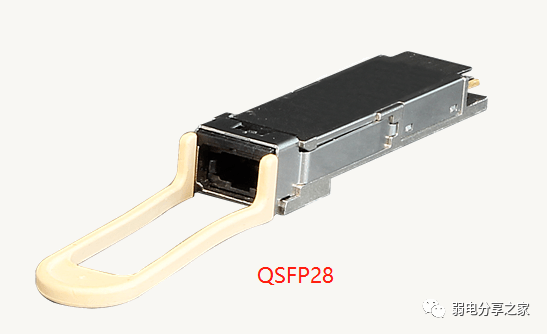

QSFP28光模塊采用4個25Gbit/s通道并行傳輸，傳輸速率為100Gbps，滿足100G以太網的應用。

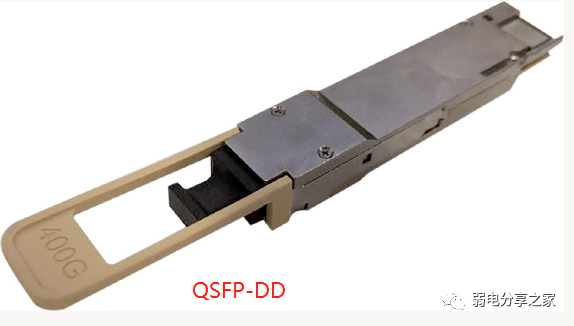

QSFP-DD光模塊的速率有200Gbps和400Gbps，分別采用8個25Gbit/s通道和8個50Gbit/s通道。

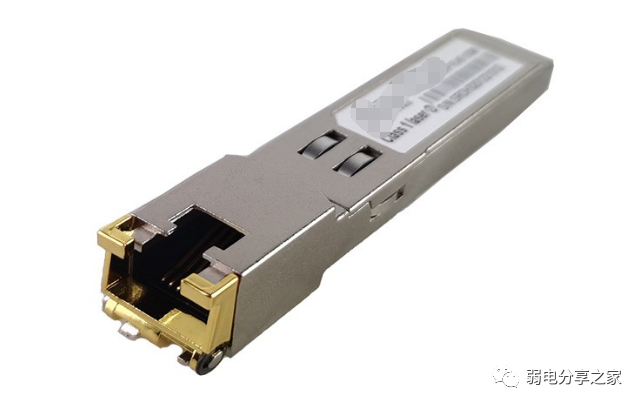

按照接口類型分類：光纖接口和RJ45接口兩種，光纖接口一般用來連接帶有LC、MTP/MPO等接頭的光纖跳線，帶有該種接口的光模塊通常被稱為光口模塊；而RJ45接口顧名思義是用來連接網線的接口，主要用于把光口裝換為電口。光口模塊傳輸?shù)氖枪庑盘?hào)，電口模塊傳輸?shù)氖请娦盘?hào)。
