小區光纖入戶工程，也就是我們現在常說的三網融合系統，有一些項目是我們工程商總體施工，有一些項目是運營商推薦的第三方公司施工，無論是誰施工，我們都需要了解一下它的整個施工流程。

正文：

在通信行業，很多朋友都會用到關于寬帶施工的一些設備，今天我們來一起看下。

1、光交接箱規格

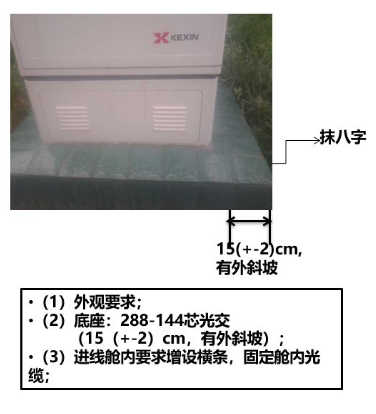

光交換機正視圖

常用規格:

72、144、288、432、576芯（2）底座：288-144芯光交、（15（+-2）cm，有外斜坡）；

2、光交接箱安裝流程

第一步：選址

第二步：底座的光纜管及預埋底框布置

第三步：混凝土底座的安裝

第四步：交接箱體的安裝

第五步：布放托盤

第六步：儲存管理預置尾纖

第七步：外纜引入

第八步：外纜與尾纖熔接

第九步：開通路由。

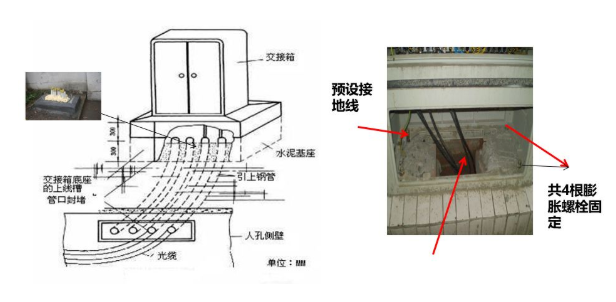

3、基座澆筑和接地

室外落地式免跳接光纜交接箱的安裝與固定主要由引上管和接地棒的敷設、水泥墩的澆注、敷設內導管、箱體的安裝等工作。

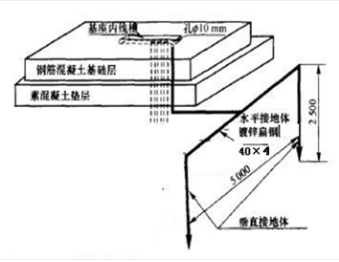

采用的16mm2以上銅線接地

接地體用2根（異側）；并用40×4接地扁鋼與接地體焊接打入地下

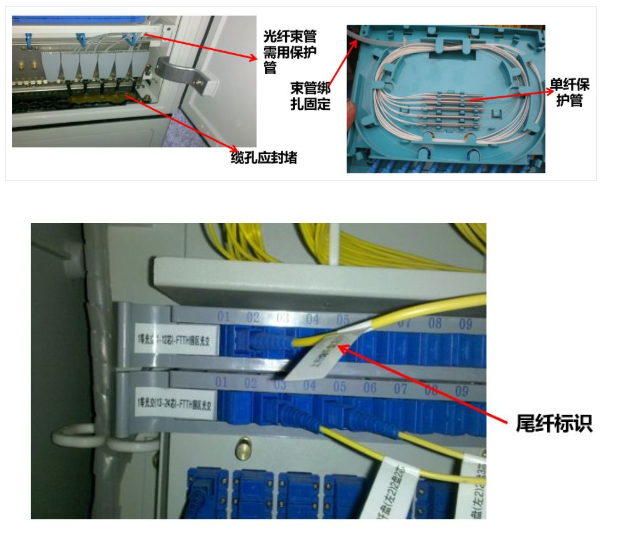

4、光交接箱內部注意要點

5、光交接箱施工要點

（1）、光交接箱箱體必須安放平整、固定牢靠；

（2）、接地可靠，做好防腐、防銹、防酸處理；光交接箱地線統一用16mm*2的規格型號,銅鼻需用螺絲固定。
（3）、光交接箱底座瓷磚必須做到整齊規范；

（4）、光纜進線必須按照從左往右的順序固定；加強芯從螺絲中心點起留10-15MM，膠帶統一黑色，長短度一致；如遇不夠固定，統一使用黑色扎帶綁扎統一水平面，整齊一致，剪口朝內，剪平；

（5）、配線光纜在熔纖配線一體化模塊中按照從下往上，從左往右的順序進行熔纖施工；

（6）、過渡束管在熔纖配線一體化模塊內不允許盤留超過半圈；過渡束管需弧度一致，所有的光纖過渡束管一起綁扎整齊；

（7）、光纜交接箱的光纜進線孔必須用防火泥封堵，封堵必須平整；做好光纜交接箱防水防塵，光纜掛牌掛在底座內 ；

（8）、熔纖配線一體化模塊（熔纖盤）內，光纖過渡束管在熔纖配線一體化模塊內必須用塑料小扎帶固定

（9）、光交施工完畢，需清理施工現場、光交內衛生；防塵帽必須蓋齊，顏色一致；

（10）、光交施工完畢后，光交面板標簽必須在三天之內貼好，增補的成端位置必須在施工完畢后在面板標簽注明位置；

（11）、光纜測試?yán)w芯衰耗必須符合標準，不符合的必須當場整改、修復，必須進行對纖以保證光纜成端的正確性；

（12）、光交接箱中所開的光纜進線孔必須用防火泥進行封堵；

（13）、光纜余線不得盤放在光交接箱下面,必須抽回人(手)孔盤好后靠邊固定(擺放)；

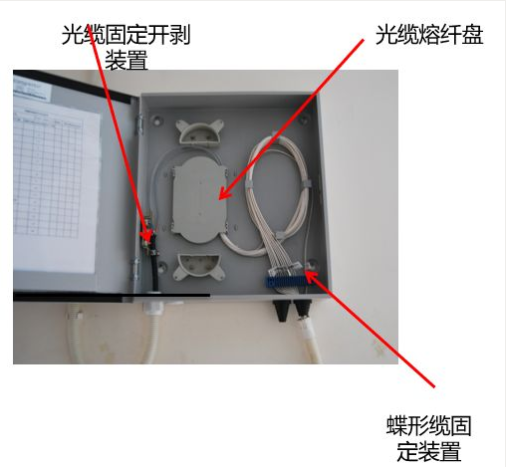

1、光分箱選址

n戶內安裝要求箱/框底部距地面高度宜為1.2m～2.5m；n戶外安裝要求箱/框底部距地面高度宜為2.8m～3.2m；n豎井中安裝要求箱/框底部距地面高度宜為1.0m～1.5m，具體結合現場情況。
