1、機柜空間規劃

1、按照標準42U機柜規劃，最上方和最下方各預留4U空間給光纖配線架、110配線架專用（如機柜中沒有該類配線架則盡量預留，不得占用）。

2、中間的34U空間為配線架、理線器的專用空間；如果該機柜部署有交換機等網絡設備，則上半部分為有線網絡配線架和理線器，下半部分安裝有源網絡設備和理線器；1個理線器盡量對應1臺配線架或交換機。

3、如果有多臺機柜，盡量劃分為布線機柜和有源設備機柜。重設備放在機柜下方，機架和托盤承重；非機架設備考慮托盤安裝。

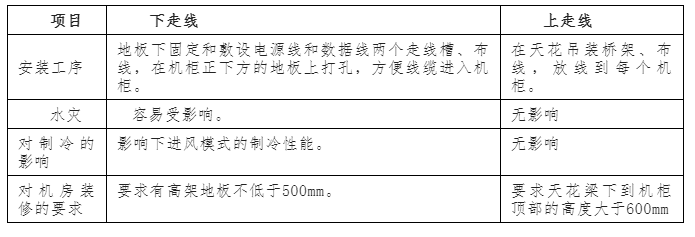

2、機柜進線方式

3、機柜內走線方式

水平鏈路網線沿機柜右側走線，從機柜頂部或底部到達配線架高度后，橫向轉彎，延伸到配線架的托架上；插座線、大對數、光/電跳線走左側。

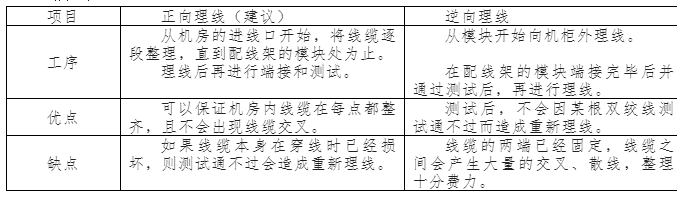

4、理線方式

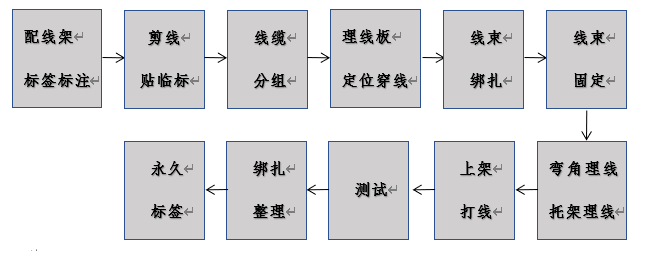

5、理線流程

1、理線之前，機柜內配線架全部安裝到位，背后裝好托架，正面將打印好的標簽的面板紙貼在配線架上，全部卸下模塊。

2、根據配線架位置，規劃走線路由，測算出網線大致長度，同時考慮預留長度，剪掉多于線纜，在線頭15-20cm處重新貼上臨時標簽。

3、預留長度說明

1）進機柜前預留長度：1.5-2m，隱藏在橋架或地板內；

2）機柜內預留長度：10-15cm，最后以配線架后部弧度的形式存在；

4、根據網線編號進行分組，基本保證一臺配線架內網線為一組。

5、制定理線表，從機房入口開始至機柜配線架，用理線板理線。

6、網線穿過配線板后，采用的綁扎規則：

1）在配線板背部按照兩根連續的網線一起用扎帶扎起來，12根二束固定綁扎點之間保持連續錯位；

2）使用理線板一直順著往下移，兩根連續的扎起來以后就開始六根網線一起綁扎，每半米重新扎一次；

3）離線纜尾部一米左右，又開始兩根一扎，綁扎點之間保持連續錯位；

4）離線纜尾部半米左右，兩根一扎再綁扎一次。

7、在理線過程中，如果遇到機柜內的扎線板，則應在綁扎線束的同時將線束固定在機柜上，以免線束下滑；

8、當平移過程中遇到轉彎時，必須讓理線板貼近轉彎角，讓線纜沿彎角順勢轉彎，不可以綁扎后再彎角。

9、當理線板到達配線架背后的托架上后，先將線束綁扎在托架上，然后向前平移，每到達一個模塊前時，分出該模塊對應的線纜穿到配線架正面去，同時唱號核對線號與配線架上的面板編號是否一致；

當最后一根線穿到配線架正面后，理線板內已經沒有一根線了，這時該組線纜的理線結束。

10、將模塊裝上配線架開始端接，卡入跳線架連接塊內的單根線纜色標應和跳線架的色標相一致。每根線纜打線完成后，保持一定的弧度固定在托線架上。

11、打線全部完成后，進行測試，測試通過后，整理，并做好永久標簽。

12、其他要求：

1）理線時注意輕拉輕放，切忌生拉硬拽。通過多種工具捆扎處理，保證纜線的布放應自然平直，線纜不破皮、不打結、不扭絞，線纜不應受外力的擠壓和損傷，理線后“橫平豎直不交叉”。

2）任何線纜不應該擋住網絡設備進出風口

3）光纜布放宜盤留，預留長度宜為3~5m，有特殊要求的應按設計要求預留長度；光纖跳線不能用尼龍?jiān)鷰?，尤其不能扎的太緊，要使用專用的綁扎帶。

4）不同電壓等級，不同電流類別的線路應分開布置，分隔敷設。

5）纜線中間不允許有接頭，纜線終接處必須牢固、接觸良好。

6）對絞電纜與插接件連接應認準線號、線位色標，不得顛倒和錯接。

7）纜線兩端應貼有標簽，應標明編號，標簽書寫應清晰，端正和正確。
