光纜交接箱，通常又稱為街邊柜，一般放置在主干光纜上，用于光纜分枝，它是一個無源設備，與原來的銅纜交接箱功能類似，只是將大對數的光纜，通過光纜交接箱后，分為不同方向的幾個小對數光纜，當然，這個功能光纜接頭盒也可以實現，但不同的是，光纜交接箱可以實現光纜的跳接，也可以用于測試和維護。一般，光纜交接箱是饋線光纜和配線光纜的劃分點。

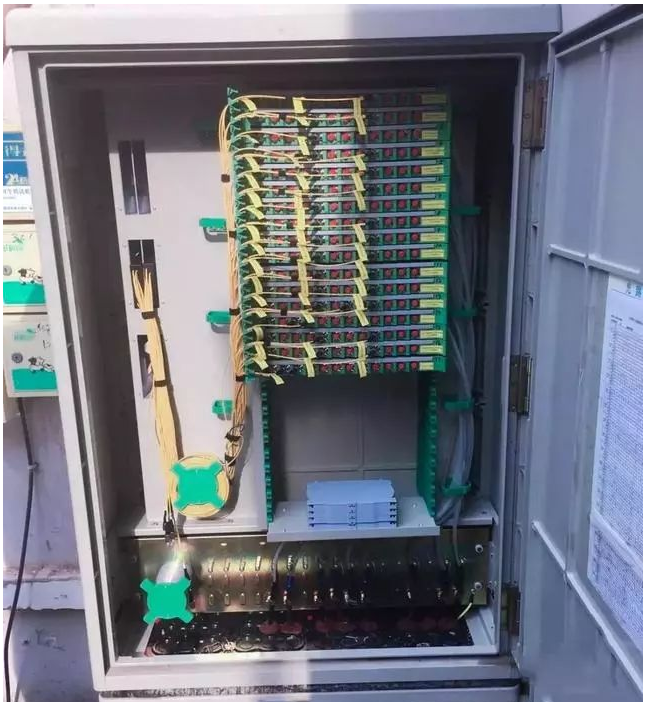

1.光交箱箱體門鎖完好，外觀干凈整潔，箱內無垃圾雜物。

2.光交箱內光纖跳線走線橫平豎直，自然、整齊、不受力。避免交叉、牽拉、擠壓、扭絞現象。箱內跳纖盤繞整齊、固定綁扎。

3.光交箱內標簽應采用標簽打印機打印且粘貼完整、清晰、準確、美觀。

4.光交箱法蘭盤上不使用的端口，防塵帽需蓋好。

1.跳纖長度復核規范：一般光交箱中以1米長的尾纖為宜，最長不超過1.5米；避免造成纖材浪費和箱內跳纖擁堵。

2.走線規范必須嚴格按照箱內走線路由規則布放，橫平豎直，全部落入走線環。對于冗余跳纖須在走線環中繞至合適長度，松緊適度，做到整齊、美觀。

3.尾纖盤繞，需直徑大于6CM。

畫圖為例：

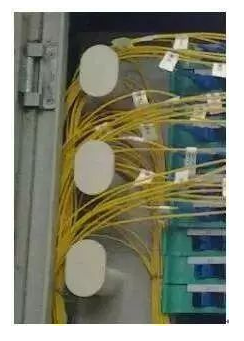

左側為繞線柱，右側為法蘭盤，現在需要從A點跳纖至B點。

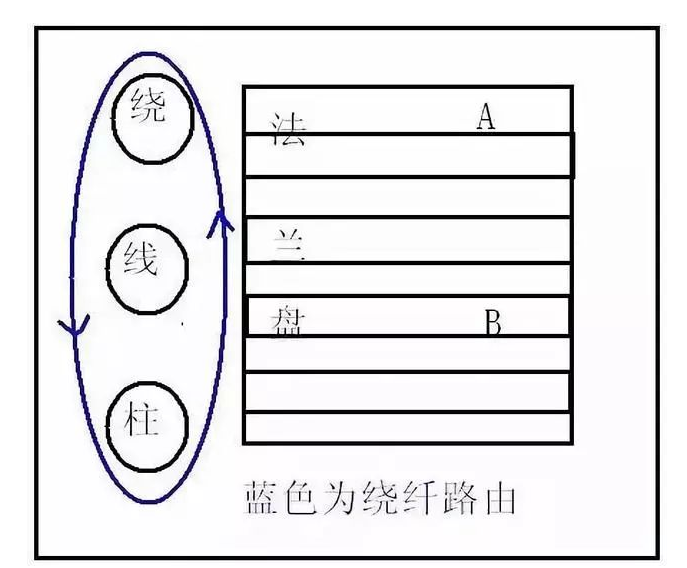

藍色箭頭圈為走線路由。

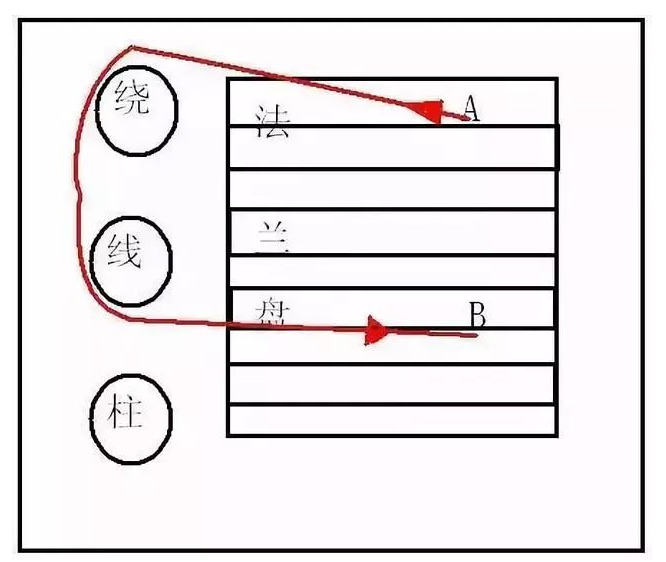

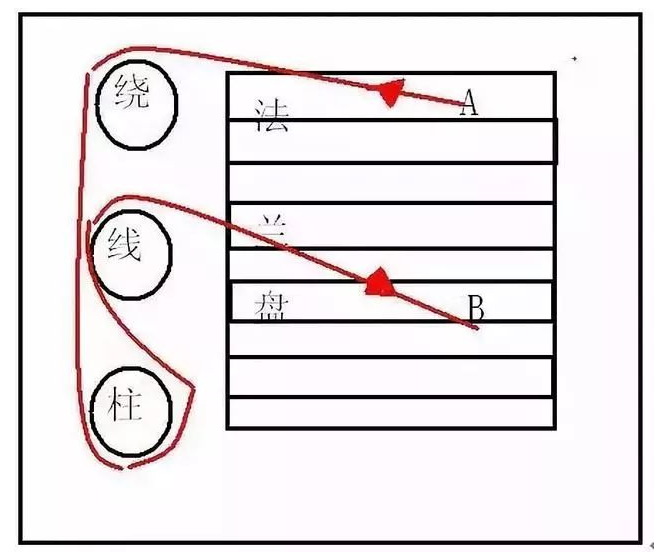

根據尾纖的長短，可以有三種繞線方式：

特別注意：

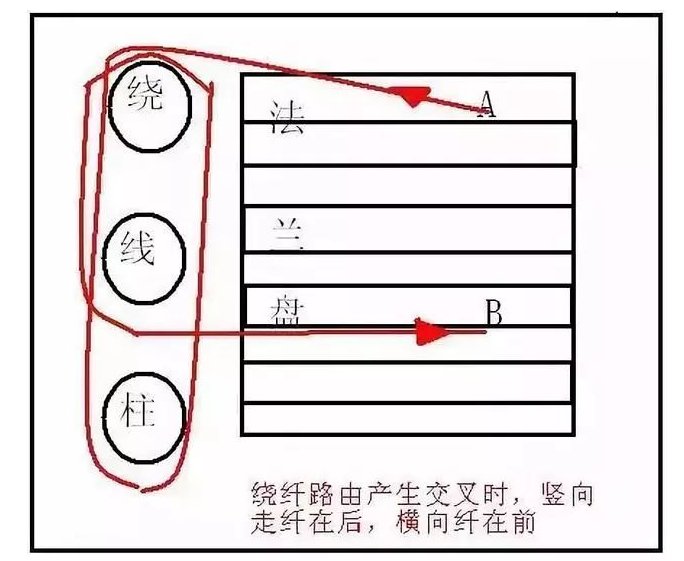

如尾纖路由交叉不可避免時，應采取所有豎向走纖在后，橫向走纖在前的方式，將所有尾纖理順。

1.箱體污損、門鎖損壞無法關閉，刮風下雨日曬，對嬌嫩的尾纖傷害很大。

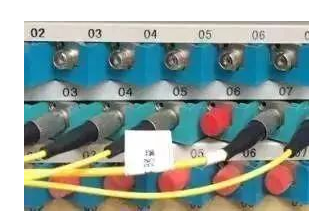

2.法蘭盤防塵帽缺失。

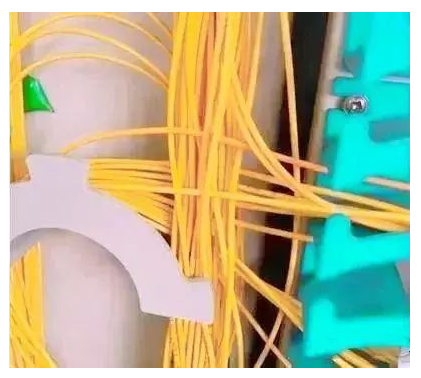

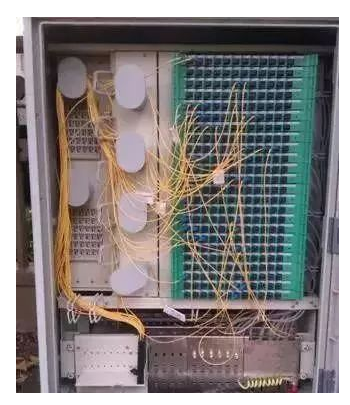

3.跳纖交叉：橫豎交叉布放，尾纖凌亂，容易發生纏繞。

4.跳纖沒有捆扎固定，垂墜散落。
