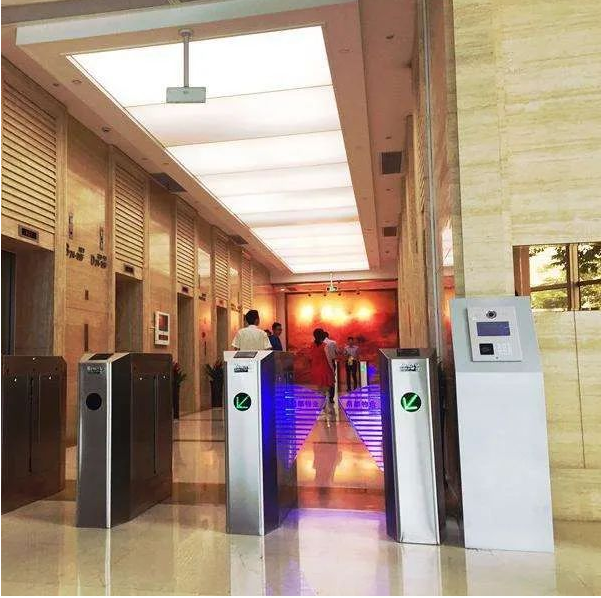

北京人行通道閘機管理系統安裝施工工程解決方案_凱源恒潤北京監控安裝工程公司

發布日期：2022-09-18      訪問量：995

北京人行通道閘機管理系統安裝施工工程解決方案_凱源恒潤北京監控安裝工程公司

線路敷設：

線路是電氣工程的基礎，線路布放、連接的質量好壞直接影響系統設備能否正常工作，以及影響設備的使用壽命，尤其是帶有弱電數字信號傳輸?shù)碾姎夤こ虒€路質量的要求更高，系統工作效果的好壞與線路布放是否合理、是否規范直接相關，因此，控制布線的質量是電氣工程的重要工作。

凱源恒潤北京監控安裝工程公司按以下步驟進行穿線：

1. 選用合格的、經過檢測的、參數符合國家相關標準的電線電纜。在穿線之前，電線電纜均要先檢測導通電阻和絕緣電阻。

2. 按照圖紙在每根線管中穿標定的線。

3. 需要接頭的線，接頭要用焊錫焊接并套熱縮管，對于電源線，在熱縮管外還要裹電工膠帶。

4. 穿好的線要再次檢測導通電阻和絕緣電阻，如果有問題，要及時換線。測試好的線要按圖紙要求用號碼管標記線號。

5. 穿好所有的線后，所有出線點的線要用扎帶扎好，連線帶管用塑料帶包好，以免雨水進入線管。

安裝設備：

按照圖紙，將設備放置在安裝位置上。放置設備時應保護下面的管線：

1. 按照圖紙確認設備位置無誤后，用鉛筆將設備底座安裝孔描畫在安裝平面上，并標記中心點，然后將設備移開。

2. 用φ16轉頭的電錘垂直向下打安裝孔，孔深為10公分，轉出的土石要及時清理干凈，且打好的孔中應沒有雜物。

3. 將國標規格的φ12膨脹螺絲壓入每個安裝孔中，并用螺母固定，要求固定好的膨脹螺絲不能隨螺母一起轉動，且露出的螺桿部分應小于4公分。

4. 旋掉膨脹螺絲上的螺母并保存好，將設備放入安裝位置，要求螺桿均插入底座固定孔。

5. 在每個螺桿上放下一個外徑大于20的平墊片及一個彈簧墊片，用螺母鎖緊。

6. 設備固定好后，用手輕推設備，感覺一下固定的牢固程度。

接線：

按照布線圖的管號線號表確認每根線的用途，對照設備的接線圖將每根線連接到對應的接線端子上：

1. 多芯電纜要先在每芯電線上用號碼管標記芯號，并記錄芯號與顏色的對應，這是電纜另一頭接線的依據。

2. 接線時切勿將導線的銅芯直接擰在接線端子上，這樣時間長了容易脫落，且開叉的銅芯會降低信號傳輸質量及造成短路。應該在每根導線的端頭絞緊接線端子上。

3. 接線完成后要徹底清理剪下的線頭等雜物，尤其是裸露的銅芯線頭，以免通電時造成短路損壞設備。

4. 捆扎整理與接線端子連接的引線，信號線與信號線歸類，電源線與電源線歸類，以免互相干擾。
