北京樓宇可視對講系統與智能家居系統聯動結合解決方案_凱源恒潤北京監控安裝工程公司

發布日期：2022-08-22      訪問量：1089

北京樓宇可視對講系統與智能家居系統聯動結合解決方案_凱源恒潤北京監控安裝工程公司

1.1.1 設計目的

設計包括如下幾個系統：可視對講系統及基于可視對講的門禁系統、智能家居系統、社區服務等。

智能住宅從使用的角度來看是由三個使用網絡組成，即家庭網絡（HOMENET）、小區管理網絡（INTRANET）、國際互連網絡（INTERNET）。通過對這三個網絡的充分應用，才使網絡走入家庭，貼近生活，才能體現出真正意義上的智能住宅。而家庭中的智能家居系統正是在這種強烈的需求愿望驅使下產生的，它屬于家庭網絡范疇，正是有了它，才使人們覺得網絡就在身邊，無處不在，才使人們?cè)诠ぷ髦?、學習中、生活中能充分利用網絡資源和優勢，高效、便捷、安全的生活。

可視對講系統是一套基于小區Ethernet以太網絡平臺（TCP/IP傳輸協議）的全數字化住宅小區家居智能化系統。該系統利用小區內部以太網網絡傳輸平臺，將所有的視頻、音頻、監視、控制和狀態信息全部進行數字化傳輸。在這個平臺上集成了住宅小區可視對講、信息發布、安防報警、門禁控制和各種豐富的居住環境控制等多種功能，各種功能協調統一，有機融合于一體。

1.1.2 設計范圍

我方能夠?yàn)槟车貕K可視對講門禁系統提供系統設計、軟件和設備供貨安裝、系統安裝調試、系統連動調試、用戶培訓、驗收及售后服務等。

系統覆蓋各住宅樓的出入口，各個單元以及地下車庫、小區出入口。

1.1.3 用戶需求分析

某地塊可視對講門門禁系統需采用彩色觸摸屏、數字式可視對講系統，分別在各單元戶內安裝室內機，小區入口安裝圍墻機，住宅大堂安裝門口機，地下車庫門禁。

1.1.4 可視對講門禁系統的系統功能

本案可視對講系統設計方案，基于MOX可視對講系統進行設計，并兼顧其他品牌功能。

系統功能：

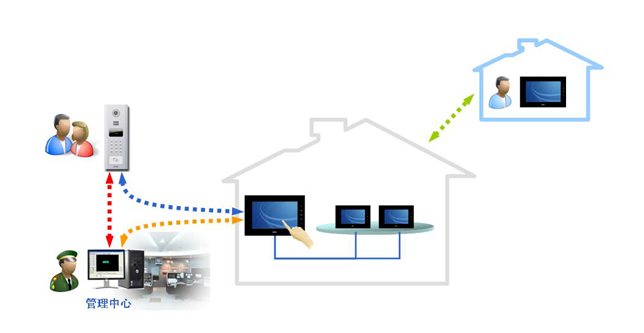

1、三方通話功能

功能概述：

來訪者與住戶通話：客人來訪，通過單元門口機撥打住戶號碼，對應的室內機即發出和弦振鈴聲，同時將來訪者圖像傳至室內機可視模塊。提起話筒即可通話。

來訪者、住戶與管理中心通話：來訪者通過門口機，可呼叫住戶與管理中心，實現雙向?qū)χv。

管理中心與住戶通話：管理中心有事通知住戶，也可通過管理機拔通住戶分機，與住戶實現雙向?qū)χv；住戶可通過室內機直接呼叫管理中心，同時管理中心會顯示出該住戶的信息。

2、門禁控制功能

功能概述

遙控開鎖：訪客呼叫住戶后，主人如需接見訪客，只要按下室內機開門鍵，大門即自動打開。訪客進入后，大門自動關閉；中心管理員可通過管理機也可遙控開啟各樓棟門口電鎖。

密碼開鎖：住戶通過密碼也可開啟社區大門，256組密碼，住戶能隨時更改自己的密碼，安全、方便。

感應卡開鎖：住戶使用感應卡可開啟本樓棟大門，該感應卡可參與公寓一卡通。可采用獨立門禁、聯網門禁或預留門禁空槽，方便實用。

3、安防報警功能

功能概述

報警設置：多達8個報警防區且可擴展；住戶可直接通過室內機上的按鈕進行報警設置（布防、撤防等），菜單顯示，簡單明了；可設置防區類型（即報、跟隨、延時、24小時監視），適應不同種類的報警探頭；住戶可設定或修改密碼（包括主、客碼，防劫持碼），設置更專業化。

報警信息發布：當住戶家里發生報警，室內機立即將報警信號傳至管理中心，管理機在發出報警聲的同時并顯示該住戶房號及報警類型，方便物業人員及時處理。

4、信息發布功能

功能概述

信息群呼：管理中心通過信息發布軟件編輯特定的文字信息（如天氣預報、小區活動、收費通知等），向所有住戶或某一單元（片區）發送，所有住戶均可收到相同的信息。

信息指定發送：管理中心通過信息發布軟件編輯特定的文字信息（如催交物業費等），按房號等信息向指定住戶發送。

信息查詢：所有發送的信息可通過信息發布軟件進行查詢并打印。

智能信報箱信息通知：當信報箱有新的信件時，室內機可以接受信報箱發送的信息提示。

5、圖像監視功能

功能概述

住戶可以通過室內機監視單元門口機或獨戶門口機，監看門口的情況。

管理機可以監視單元門口機情況。

6、圖像存儲功能

功能概述

主人不在家時，當有來訪者對住戶進行訪問時，系統自動將來訪的影像進行記錄。

當主人回家后可通過室內機對來訪者的影像進行瀏覽，可非常方便的知道在此期間誰進行了來訪，以方便聯系。

7、戶戶通話功能

功能概述

住戶室內機之間可以相互通話，主機可以主動呼叫分機，就像內部電話一樣，不產生任何電話費用（可視通話：可選）。

對于復式結構帶有可視對講分機的用戶，分機可以和訪客直接通話并為其開門，終端可以呼叫分機并與之通話。

8、門狀態報警功能

功能概述

門口主機外殼具有防止非正常拆卸的保護措施，當遇到非正常拆卸時，報警信息將報至管理機。

電控防盜門開啟時間大于120秒時，管理主機具有聲光告警提示和門牌號顯示。

9、軟件管理功能

功能概述

系統都是采用全軟件化管理，使用PC機管理有如下好處：

信息存儲容量大，傳統的管理機都是單片機模式，信息存儲量有限，而使用PC機則將信息存儲在電腦硬盤中，大大增加了信息存儲量。

方便本系統的功能添加集成，所有功能都做成軟件模塊化，不用在把管理機分成好幾個類別（可視/非可視等等）。

方便與其他弱電系統的集成，很多弱電總包需要對整個弱電系統進行IBMS總集成，現在只需要雙方軟件進行互通即可，IBMS可以方便的從讓我們的軟件中提取對講設備的運行狀態，設備參數等，而傳統管理機則需要采集大量干節點或者根本無法采集。

方便系統的升級，維護，PC操作系統采用最為流行的WINDOWS，技術人員可以遠程技術支持，在900系統中，還可以通過軟件對室內機等設備進行遠程升級，這些傳統管理機都無法實現

10、界面定制功能

功能概述

室內機界面可以根據客戶要求定制

11、管理機C/S構架

功能概述

C/S構架：即由多臺管理機共同管理IRIS設備，在這些管理機中必須有一臺安裝有數據庫服務器功能，各管理機間通過以太網和數據庫服務器同步數據更新（比如呼叫數據、報警數據等），相互之間可呼叫轉移，協同工作。

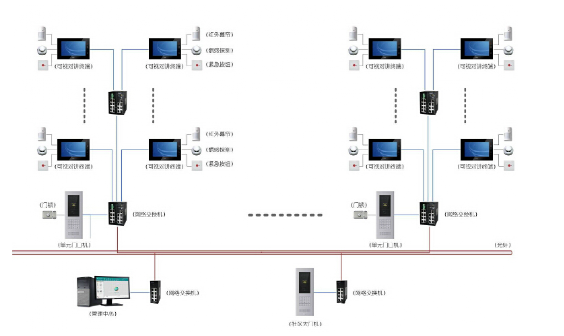

1.1.5 可視對講門禁系統架構

系統采用數字對講系統，基于TCP/IP網絡傳輸。

1.1.6 智能家居系統（也可預留擴展功能）

人性化的設計促使智能家居開啟未來美好新生活，人們渴望完美的生活藝術?，F(xiàn)只需一個按鍵，輕松生活從此開啟。

音樂、燈光、影院、屏幕……所有元素仿佛經你點化，呈現出絕倫的和諧感。坐在舒適的沙發上，觀賞您傾心的電影，或聆聽您鐘愛的樂曲。壁燈的光照分寸恰當好處，窗外夜色澄清。

物質至上并不等于極致生活。智能化帶給人們的是前所未有的自由。動動手，一切細節都在暢快自如地圍繞您流淌。

智能家居把世界上最好的東西，帶給最懂得也值得擁有它們的人們。對推崇完美生活藝術的人們而言，借完美的影像、純粹的聲響、隨心所“御”的變幻光影，一起進入搜房小編為您全心訂制的極致生活之旅吧。

在構架我們的智能家居方案之前，讓我們一起來看看目前絕大多數家庭的生活情景和對智能化的渴求：

家里有不少的家電，包括電視、影碟機、音響、空調、電動窗簾、可遙控的電風扇等，每個家電都有自己的遙控器，使用時不得不在好幾個遙控器之間換來?yè)Q去，夠麻煩！

家電可以遙控，確實很方便，要是家里所有的燈光都能遙控那該有多好！如果睡前按一個鍵就可以關閉全宅的燈光，那該有多方便！

家里的客廳裝有很多背景燈（筒燈、射燈、吊燈、壁燈等），要么全開，要么全關，久而久之，就成了擺設，還浪費電！要是這些燈的開、關、明、暗可以組合，那該有多酷！這樣，就餐有就餐的燈光效果，會客有會客的燈光效果，家庭影院（看電視、影碟）有影院的燈光效果，甚至季節和情緒的變化都有不同的燈光效果相適應，這才夠體貼！

用傳統的硬連線方式實現兩地開關太麻煩了，不僅線路復雜，而且沒有一定的電工水平根本搞不定！智能開關能隨心所欲地實現兩地或多地開關，另外，車庫、門庭、走廊、過道或樓梯口的燈光能在打開后過幾分鐘就自動關閉。

正看電視時，電話鈴響了，接電話時，還得手忙腳亂的調低電視音量。要是拿起電話時，電視機的音量能自動降下來，放下電話，電視機又自動調回原來的音量，那就太好了！

全宅背景音樂共享是目前家裝的熱點，家里的每個房間（包括廚房和衛生間）都可以獨立聽音樂、收聽電臺廣播、自由切換音源、調整音量大小而互不干擾.

盜賊入屋、燃?xì)庑孤?、家中著火，這是家中的安全隱患。如果家中出現險情時能及時發出警訊和自動撥電話、手機報告。如果家人遇到脅迫或有緊急情況時，按一個鍵就能自動撥打戶主設定的電話或手機號碼，并自動傳送緊急呼救信息，讓家人能夠得到實時及時的救助。

全家外出度假時間比較長，家里出現警情能及時獲知。家里沒人時能營造出家里有人的假象，以便“惑而御賊于家門之外”。比如外出度假期間，每天早上7點鐘客廳和主臥室的電動窗簾自動打開，到晚上8點鐘自動關閉；緊接著是客廳的日光燈和電視機自動打開，到晚上10點鐘自動關閉；然后是衛生間的頂燈自動亮起，到10點半鐘又自動關閉；最后是主臥室的壁燈自動亮起，到晚上11點半又自動關閉。

你離家上班的時候，只要在門口的液晶觸摸屏上點擊啟動“上班模式”，那么家里所有房間的燈光都會熄滅，窗簾自動拉上，電器進入節電狀態，煤氣、水閥都自動關閉，家庭監控設備和紅外防盜系統自動開啟。

在辦公室的電腦前，你可以通過互聯網遠程操作攝像頭隨時查看家里的情況，一旦發生非法入侵，系統會自動報告到小區物業管理中心或者住戶自己設定的電話號碼上。

在回家的路上，你可以通過智能手機啟動“回家模式”，提前打開空調、窗簾、熱水器等，這樣一到家，迎接你的將是適宜的溫度、舒適的照明和放滿熱水的浴缸。

具體而言，數字家庭將打破以往以電話和電腦為主體的通信應用模式，取而代之以家庭網關為控制和管理中心，將家庭范圍內的電腦、電話、數字家電、安防系統、照明系統以及其它智能終端與廣域網相連接，從而實現以家庭多媒體通信、娛樂、安防和智能家居控制為應用體驗的數字家庭網絡。數字家庭將帶給人們更加高效、便捷的現代化生活方式。

如今，這些都在智能家居的統籌之中，人們盡可以根據家居實際需要，進行智能化系統整合，感受科技生活的魅力和便利。

1、可視對講

系統功能

n三方通話：來訪者與住戶、住戶與管理中心、管理中心與住戶，兩者之間雙向通話；

n門禁控制：遠程遙控開鎖、密碼開鎖及感應卡開鎖；

n電梯控制：訪客呼梯、業主招梯；

n安防報警：圖形終端內置八防區，圖形界面顯示，可報警至電話、手機及管理中心；

n信息發布：管理中心可將小區物業信息（點發、群發及組團發）發至圖形控制終端；

n圖像監視：住戶可以通過圖形控制終端監視門口機，查看門口的情況；

n圖像存儲：主人不在家時，系統自動將來訪的影像進行記錄；

n戶戶通話：住戶圖形控制終端之間可以相互通話，之間不產生任何電話費用；

n設備巡檢：系統能自動檢測設備的故障，并上報給管理中心；

n在線升級：可通過管理中心升級終端設備的參數和功能。

系統組成

n圖形控制終端；

n可視對講門口機；

n以太網交換機。

系統架構

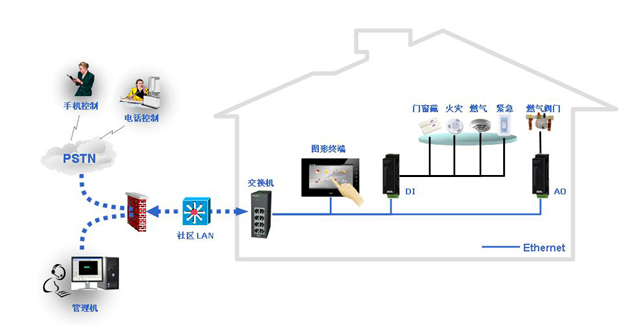

2、安防報警

LT系統具有全面的安防報警功能，可對非法入侵、煤氣泄漏、火警等進行及時的警報。一旦警報發生，圖形控制終端可自動撥打或發短信到住戶設定的電話或手機以通知住戶，并有相應的語音提示，使住戶清楚的知道家中何處發生了報警。

圖形控制終端上的監測地圖可以實時地監控入侵者的一舉一動，每一個圖形控制終端或監視器都有緊急報警按鍵，圖形控制終端的界面上還有緊急報警觸摸按鈕。安防控制系統還可編程配置當緊急報警按鍵（鈕）被按下或防區警報被觸發后需自動執行的動作。

系統功能

n發送短信到預設的電話號碼 ；

n開啟報警器和緊急照明 ；

n在觸摸屏上顯示安防狀況 ；

n圖形化顯示報警位置 ；

n可配置報警后的動作 ；

n防劫持報警；

n支持三層安防監控：報警、斷線、防拆。

系統組成

n圖形控制終端；

nCAN通訊網關；

nDI/DO模塊；

n以太網交換機 ；

n前端第三方安防報警探測設備。

系統架構

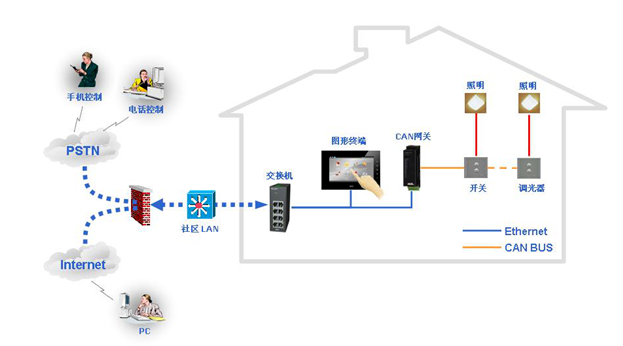

3、照明控制

住戶可通過面板或圖形控制終端對室內燈光進行開關和亮度調節，可以對系統內所有燈光進行集中或單獨控制，或根據場景將開關控制與調光控制相結合，達到一定的燈光控制效果。例如在客廳設置會客場景、居家場景；餐廳設置聚餐場景、清掃場景等。亦可通過室外光照度進行室內照度感應，使住戶既充分地享受日光，又很好的達到了節能的目的。

通過CAN總線、通訊面板、調光器和開關，即可形成一個簡單照明控制系統。通訊面板、調光器和開關既可以本地控制，也可以通過配置通訊面板，實現聯動和簡單的場景控制。這樣的系統架構滿足了在系統總線掉電的情況下，仍然可以通過本地面板對燈光進行控制。

通過將以上照明控制系統接入CAN通訊網關，即可實現以太網圖形控制終端和CAN總線設備之間的互聯，CAN通訊網關可將CAN總線上的數據廣播到已在網關中注冊的以太網設備上，從而實現了在圖形控制終端上對燈光的集中控制和遠程控制。

系統功能

n單個燈的開/關和亮度調節；

n一組燈的開/關和亮度調節；

n基于日照時間、系統狀況和外部感應，對單個或一組燈的亮度控制 ；

n預設燈光操作和亮度調節。照明和窗簾系統配合工作，以獲得最佳的室內光線。

系統組成

n圖形控制終端；

nCAN通訊網關；

n以太網交換機；

n開關/調光器。

系統架構

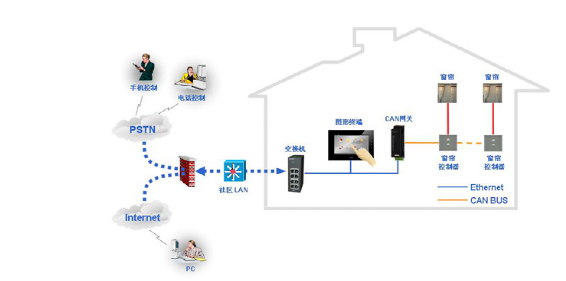

4、窗簾控制

住戶可通過面板或圖形控制終端對窗簾的位置進行調節，使自己的居室成為一個安全放松的休憩之地。窗簾控制還可與照明控制結合使用，實現多種場景變化，使電力得到最大限度的節約。

通過CAN總線、通訊面板和窗簾控制器，即可形成一個簡單窗簾控制系統。通訊面板和窗簾控制器既可以本地控制，也可以通過配置通訊面板，實現聯動和簡單的場景控制。這樣的系統架構滿足了在系統總線掉電的情況下，仍然可以通過本地面板對窗簾進行控制。

通過將以上窗簾控制系統接入CAN通訊網關，即可實現以太網圖形控制終端和CAN總線設備之間的互聯，CAN通訊網關可將CAN總線上的數據廣播到已在網關中注冊的以太網設備上，從而實現了在圖形控制終端上對窗簾的集中控制和遠程控制。

系統功能

n單個窗簾的開/關和位置調節；

n一組窗簾的開/關和位置調節；

n基于時間、系統狀況和外界條件，對單個或一組窗簾的位置控制 ；

n預設窗簾位置。照明和窗簾系統配合工作，以獲得最佳的室內光線。

系統組成

n圖形控制終端；

nCAN通訊網關；

n窗簾控制器 ；

n以太網交換機。

系統架構

5、空調控制

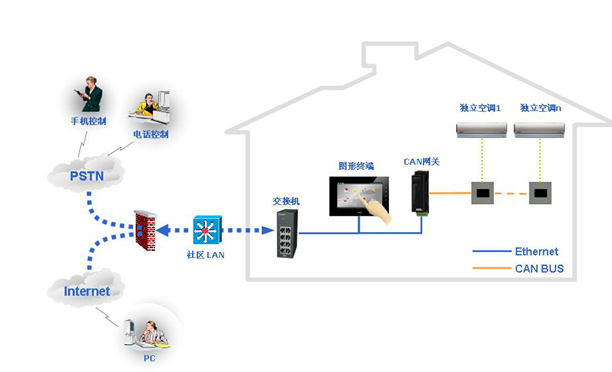

獨立空調

LT系統的空調控制功能可對每個房間的溫度和空氣流通進行控制調節和實時查詢，為住戶把嚴寒和酷暑擋在窗外。

通過CAN總線、通訊面板和紅外控制器，即可形成一個獨立的空調控制系統。在這個系統中，住戶可以通過操作通訊面板發送指令到紅外控制器，實現對空調設備的控制。

通過將以上空調控制系統接入CAN通訊網關，即可實現以太網圖形控制終端和CAN總線設備之間的互聯，CAN通訊網關可將CAN總線上的數據廣播到已在網關中注冊的以太網設備上，從而實現了在圖形控制終端上對空調的集中控制和遠程控制。

系統功能

n系統運行：打開或關閉空調系統；

n系統風扇：選擇風速（快、中、慢）；

n系統模式：可選模式（制冷、制熱、排氣、自動）；

n溫度：設定、調節、顯示每個房間溫度。

系統組成

n圖形控制終端；

nCAN通訊網關；

n紅外控制器；

n通訊面板；

n以太網交換機

系統架構

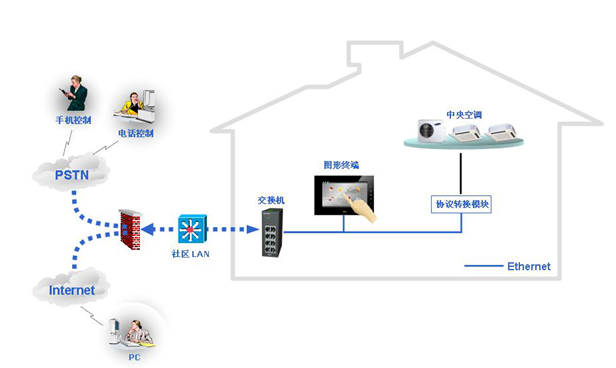

中央空調

LT系統的空調控制功能可對每個房間的溫度和空氣流通進行控制調節和實時查詢，為住戶把嚴寒和酷暑擋在窗外。

LT的中央空調控制系統由圖形控制終端、通訊協議網關和空調廠家提供的通訊接口組成，通訊接口可以是RS485接口或以太網接口，空調協議可以是LonWorks（現場總線）或BACnet（Buliding Automation Control network建筑自動控制網絡）。

以大金VRV空調為例，需要將大金空調主機與通訊協議網關對接，通過配置軟件將空調主機中的設備變量與協議網關中的地址變量進行綁定，再將通訊網關與LT系統中圖形控制終端的RS485接口或以太網接口連接，從而實現將大金VRV空調集成到LT系統中。

系統功能

n系統運行：打開或關閉空調系統 ；

n系統風扇：選擇風速（快、中、慢）；

n系統模式：可選模式（制冷、制熱、排氣、自動）；

n溫度：設定、調節、顯示每個房間溫度。

系統組成

n圖形控制終端；

nModbus/LonWorks協議網關；

n以太網交換機；

n協議網關驅動。

系統架構

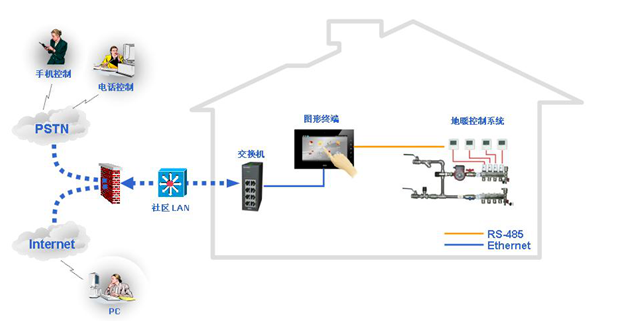

6、地暖控制

協議控制

LT系統的地暖控制功能可輕松實現對每個房間地暖的開關、模式、調溫的控制和實時的查詢。

LT的地暖控制系統由圖形控制終端、通訊協議網關和地暖控制面板廠家提供的通訊接口組成，通訊接口可以是RS485接口。

將LT系統的圖形控制終端經RS485接口與每個房間的采暖控制器對接，根據地暖控制面板廠家所提供的通訊協議，可實現將地暖控制系統集成到LT系統中。

系統功能

n系統運行：打開或關閉地暖系統；

n溫度：設定、調節、顯示每個房間溫度。

系統組成

n圖形控制終端；

n采暖控制器；

n以太網交換機；

n協議網關驅動。

系統架構

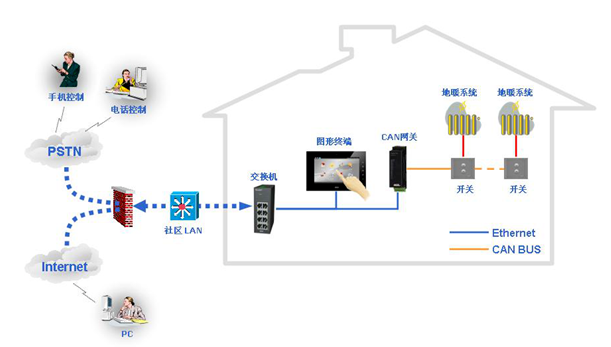

開關控制

住戶可通過LT面板或圖形控制終端對每個房間的地暖設備進行開關控制。

通過CAN總線、開關和通訊面板，即可形成一個獨立的地暖控制系統。住戶可以通過開關或通訊面板實現本地控制。這樣的系統架構滿足了在系統總線掉電的情況下，仍然可以通過本地面板對地暖設備進行控制。

通過將以上地暖控制系統接入CAN通訊網關，即可實現以太網圖形控制終端和CAN總線設備之間的互聯，CAN通訊網關可將CAN總線上的數據廣播到已在網關中注冊的以太網設備上，從而實現了在圖形控制終端上對地暖的集中控制和遠程控制。

系統功能

n系統運行：打開或關閉地暖系統。

系統組成

n圖形控制終端；

nCAN通訊網關；

n開關；

n以太網交換機。

系統架構

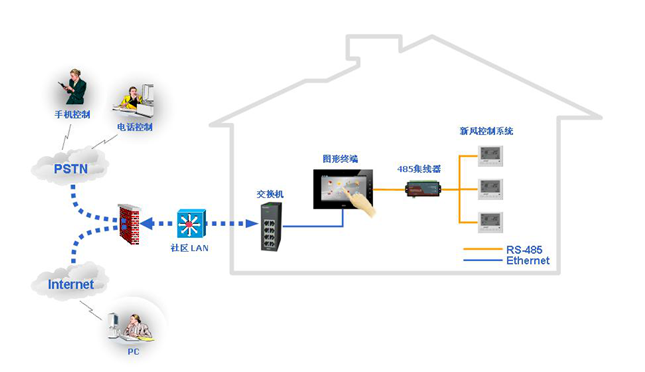

7、新風控制

LT新風控制系統，可有效的控制每個區域的新風開關及風速大小，并能與LT系統中的空調控制系統協同工作，構成了一個智能化的控制系統，讓我們避免了開窗所帶來的灰塵、噪音等弊端，使我們的房間也成為了一套會呼吸的房屋。

LT的新風控制系統由圖形控制終端、通訊協議網關和新風設備廠家提供的通訊接口組成，通訊接口可以是RS485接口。

將LT系統的圖形控制終端經RS485接口與新風系統的控制面板對接，根據新風控制面板廠家所提供的通訊協議，可實現將新風控制系統集成到LT系統中。

系統功能

n系統運行：打開或關閉新風系統；

n系統風速：選擇風速（快、中、慢）；

n信息：顯示新風系統的工作狀態。

系統組成

n圖形控制終端；

n新風控制面板；

n協議網關驅動。

系統架構

8、媒體控制

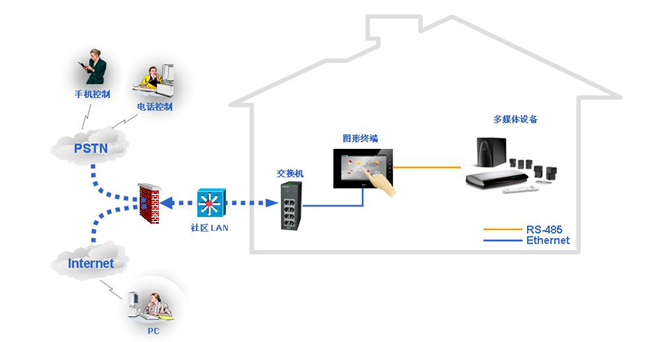

協議控制

LT媒體控制系統能輕松控制各個房間及任何需要背景音樂系統的地方（包括浴室、廚房及陽臺），住戶可通過圖形化界面選擇、控制傳送到各個房間的音視頻信號，從而給整個家庭營造一個美妙的視聽環境。

LT的媒體控制系統由圖形控制終端、通訊協議網關和媒體設備廠家提供的通訊接口組成。

圖形控制終端通過RS485接口與背景音樂主機對接，通過背景音樂廠家所提供的通訊協議，來實現對媒體設備的控制。系統具有的功能取決于所選音響和影像系統的協議及其主機接口的兼容性。

系統功能

n曲目選擇；

n上一個和下一個曲目的切換；

n音量控制；

n靜音。

系統組成

n圖形控制終端；

n背景音樂主機；

n以太網交換機；

n協議網關驅動。

系統架構

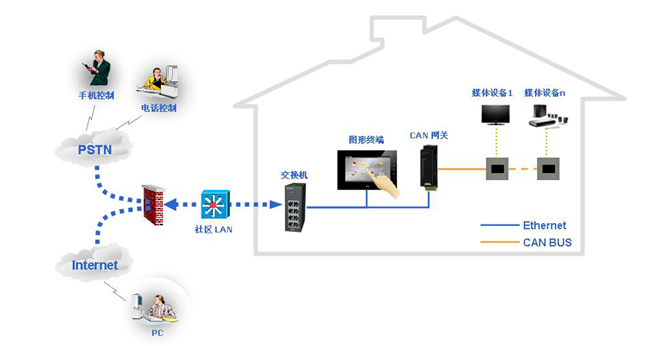

   紅外控制

LT媒體控制系統能輕松控制各個房間及任何需要背景音樂系統的地方（包括浴室、廚房及陽臺），住戶可通過圖形化界面選擇、控制傳送到各個房間的音視頻信號，從而給整個家庭營造一個美妙的視聽環境。

通過CAN總線、通訊面板和紅外控制器，即可形成一個獨立的媒體控制系統。在這個系統中，住戶可以通過操作通訊面板發送指令到紅外控制器，實現對媒體設備的控制。

通過將以上媒體控制系統接入CAN通訊網關，即可實現以太網圖形控制終端和CAN總線設備之間的互聯，CAN通訊網關可將CAN總線上的數據廣播到已在網關中注冊的以太網設備上，從而實現了在圖形控制終端上對媒體設備的集中控制和遠程控制。

系統功能

n曲目選擇；

n上一個和下一個曲目的切換；

n音量控制；

n靜音。

系統組成

n圖形控制終端；

nCAN通訊網關；

n紅外控制器；

n以太網交換機。

系統架構

9、無線控制

IPhone(ITouch或IPad)

 LT系統具有多功能適應性，即對不同的家用電器如：電視、空調、音響、DVD、窗簾等都能實現無線控制功能，配合通訊面板、開關、調光器、窗簾控制器等LT設備可實現對家庭內燈光和家電的無線遙控。

系統配備的IPhone可以方便地管理家中智能家居系統設備，由于信號采用Wi-Fi無線通訊傳輸，所以不論在家里的哪個房間都能控制全家設備。例如，當您在臥室休息時，您可以通過IPhone手機方便地關掉廚房、走廊、陽臺和房間里不必要的燈光電器等，并且不產生任何費用。

通過無線路由器將IPhone接入LT系統，下載客戶應用程序，經過簡單配置即可實現IPhone手機和CAN總線設備之間的互聯，CAN通訊網關可將CAN總線上的數據廣播到已在網關中注冊的以太網設備上，從而實現了在IPhone手機上對系統設備的無線訪問和控制。

系統功能

n遙控開關：可發射無線信號控制各種控制器的“開”和“關”，如控制燈光時可以開燈和關燈，控制窗簾時，可以控制窗簾的開關；

n調光功能：可發射無線信號控制調光器，以調節燈光的明暗；

n情景模式：可輸出多種情景模式，以營造不同的家居情境，如“回家模式”、“離家模式”、“晚餐模式”、“影院模式”等；

n可通過訪問圖形終端控制空調、地暖等協議通訊設備。

系統組成

n圖形控制終端；

nCAN通訊網關；

n無線路由器

nIPhone(ITouch或IPad)

n以太網交換機。

系統架構

10、遠程控制

住戶可通過手機對家中的各種電器進行遠程控制。例如在回家的路上，提前打開空調或熱水器的電源等。住戶還可用手機遠程對家中的防區進行布撤防。

住戶也可通過Internet訪問家中的圖形控制終端來實現網頁遠程控制。例如，用戶在辦公室可通過Internet輸入家中圖形控制終端的IP地址，在通過安全認證后，即可在瀏覽器中查詢和控制家中電器設備的狀態。

系統功能

n遠程控制空調、地暖及新風的開關；

n遠程進行布撤防；

n遠程查詢家中設備狀態。

系統組成

n圖形控制終端；

n遠程控制軟件；

n電話網關（圖形控制終端已內置）；

n網絡交換機。
