智慧醫院智能化弱電系統工程安裝解決方案_凱源恒潤北京監控安裝公司

發布日期：2022-05-23      訪問量：1401

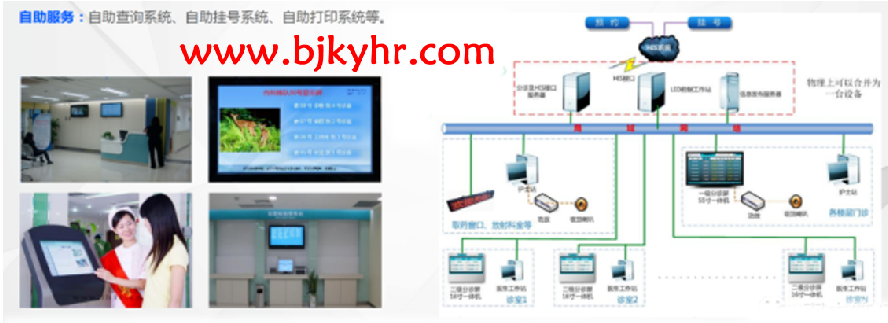

近幾年，隨著以“以病人為中心，以提高醫療服務質量為主題”的醫院管理年活動，各地醫院紛紛加強信息化建設步伐。凱源恒潤北京監控安裝公司根據權威機構對醫院信息化現狀調查顯示，以費用和管理為中心的全院網絡化系統應用已經超過了80%。住院醫生工作站系統，電子病歷、全院PACS、無線查房、腕帶技術、RFID、萬兆網絡、北京監控安裝、服務器集群、監控系統、數據虛擬容災等先進的系統和網絡技術已經開始應用。凱源恒潤北京安裝監控公司認為，大多數醫院信息化建設發展經歷了從早期的單機單用戶應用階段，到部門級和全院級管理信息系統應用；從以財務、藥品和管理為中心，開始向以病人信息為中心的臨床業務支持和電子病歷應用；從局限在醫院內部應用，發展到區域醫療信息化應用嘗試。

第一章 需求分析

1.1項目背景

本次院方新建了一棟6層的門診大樓，凱源恒潤北京監控安裝公司承擔了新建大樓的內網部署，北京監控工程安裝，監控系統改造維修，使之達到如今醫療系統對網絡的普遍要求，網絡整體高速穩定的運行，易于管理且安全可靠、實現了海量數據的高速傳輸以及可擴展性等。此外還要求建立醫院與社保、醫保、銀行機構、干保系統的VPN連接。

1.2用戶需求分析

（1）網絡系統穩定性需求：能夠保證整個網絡的穩定、可靠，保證在單點故障的情況下不會對整個網絡造成沖擊，保證核心、骨干設備在出問題的時候能夠無縫的恢復或切換。

（2）網絡傳輸性能需求：能夠通過有效的網絡帶寬控制技術和服務質量保證技術，來滿足醫院對于不同數據傳輸?shù)男枰?/span>

（3）網絡系統安全性需求：能夠保證整個系統的保密性、完整性、可用性、可審核性。關鍵設備必須有備份系統且能夠通過有效的手段控制和防御網絡病毒的攻擊。

（4）網絡系統管理維護需求：能夠及時有效的發現網絡中的異常流量，有效的控制網絡設備，及時的對異常網絡設備進行遠程控制且操作簡單、方便管理與維護。

（5）遠程接入需求：能夠為醫院外部特殊用戶提供安全保密的信息，實現高速安全的廣域網數據傳輸。

第二章 總體設計

2.1 設計原則與思路

略

2.2設計目標

（1）各樓層直接與？？樓的中心機房經過萬兆單模光纖互聯，要求實現萬兆骨干，千兆到桌面的全網設計；

（2）網絡核心，要求考慮采用雙核心架構，萬兆互聯，充分考慮網絡的穩定性與冗余，以及災難恢復。

（3）數據中心，位于門診樓？？樓，擁有各類型的服務器？？臺，要求配置一臺專門的高端核心交換機/數據中心交換機，且雙萬兆鏈路與核心互聯。

（4）網絡出口設計需要考慮四條出口，一是社保局的VPN出口，二是醫保VPN出口，三是銀行機構VPN出口、四是干保VPN出口，且各條VPN出口均是獨立的電信或者聯通線路。出口設計要求安全、可控。

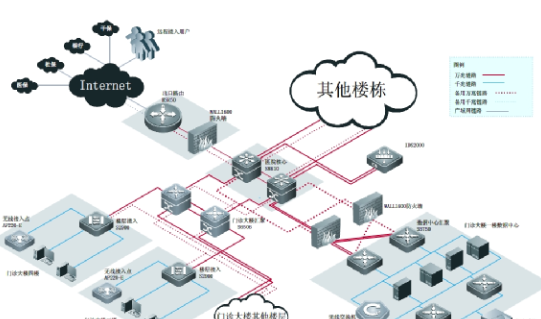

2.3網絡拓撲圖

網絡設計依照“萬兆核心、千兆支干、千兆交換桌面”的要求采用三層結構，重要部分雙鏈路冗余，雙設備冗余，核心層采用兩臺RG-S8610系列交換機，門診大樓匯聚層采用兩臺RG-S6506系列交換機，門診大樓各層接入層采用RG-S2900系列可堆疊交換機，在數據中心部分采用兩臺RG-S5750系列交換機，除接入層到終端使用千兆以太網鏈路外，其他全部使用萬兆光纖鏈路。除接入層到終端不進行冗余外，其他部分均有冗余。匯聚層、核心層互聯均使用雙萬兆光纖聚合，數據中心到核心層鏈路也使用雙萬兆光纖聚合，整個網絡使用銳捷SAM進行身份認證，Star-View進行網絡設備管理。

核心層旁部署RG-IDS2000用于審計整個網絡，為各種事件提供證據。其數據也作為當前網絡運行狀況與后續網絡擴充的參考。

                           表2-1 網絡拓撲圖

2.4 IP地址規劃

在網絡IP規劃中，網絡設備（交換機、路由器等）使用192.168.0.0/24這個地址塊，醫院使用整個10.0.0.0/8私有地址塊，應用服務器，驗證和管理系統使用10.0.0.0-10.10.255.255這個網絡塊， IP地址池10.11.0.0-10.90.255.255均用于本地網絡，按部門分配使用，多余部分保留，IP地址池10.91.0.0-10.100.255.255用于無線網絡，對于可能的分院建設，預留10.101.0.0-10.150.255.255用于分院的IP，分院IP和總院IP統一編址，可實現通過VPN的站點到站點完全互訪，即分院與總院在邏輯上就是一個大的整體網絡。對于遠程接入用戶，使用10.151.0.0-10.160.255.255網段?？傮w如下表所示：

表2-2 醫院IP段規劃

在匯聚層交換機上建立IP池，開啟DHCP Server，根據終端所屬VLAN，動態分配樓棟各層的設備的IP。對于需要靜態IP的設備，由管理員根據IP規劃表手動配置。

對于數據中心中需要被外部訪問的設備的IP劃分，需要被其他系統訪問的設備均使用唯一的外網IP，在出口處不添加這些IP的路由，這樣外網無法訪問到這些設備，對于VPN連接進入的用戶和站點到站點的VPN額外添加路由，使這些設備能被訪問。

醫院擁有218.78.5.0/24這個外網IP塊。按如下表單分配IP地址。

表2-3 外網可訪問設備IP規劃
