北京高校大學校園LED系統工程解決方案-凱源恒潤北京監控安裝工程公司

發布日期：2024-04-15      訪問量：541

北京高校大學校園LED系統工程解決方案-凱源恒潤北京監控安裝工程公司

一.系統概述

LED系統工程范圍包括：LED系統、LED支撐架（鋼結構）系統、LED屏裝修（含空調、通風系統）、LED音頻輸出播放系統、LED配電系統（含接地防雷），以及其它應配置的配套系統。

LED顯示屏技術方案遵照以下標準：

1、GJB2146-1994 發光二極管固體顯示器總規范

2、GB/T12571-1990 單色顯示管測試方法

3、GB 7248-1987 電光源的安全要求

4、DBJO8-47-1995 智能建筑設計標準

5、火災自動報警系統設計規范

6、工業企業通信接地設計規范

7、電氣裝置安裝工程施工及驗收規范

8、民用建筑電氣設計規范

9、SJ/T11141《LED顯示屏通用規范》

10、LED檢測標準

11、GBJ301-88建筑安裝工程質量控制與檢驗評定手冊

二.主要系統設備及參數指標

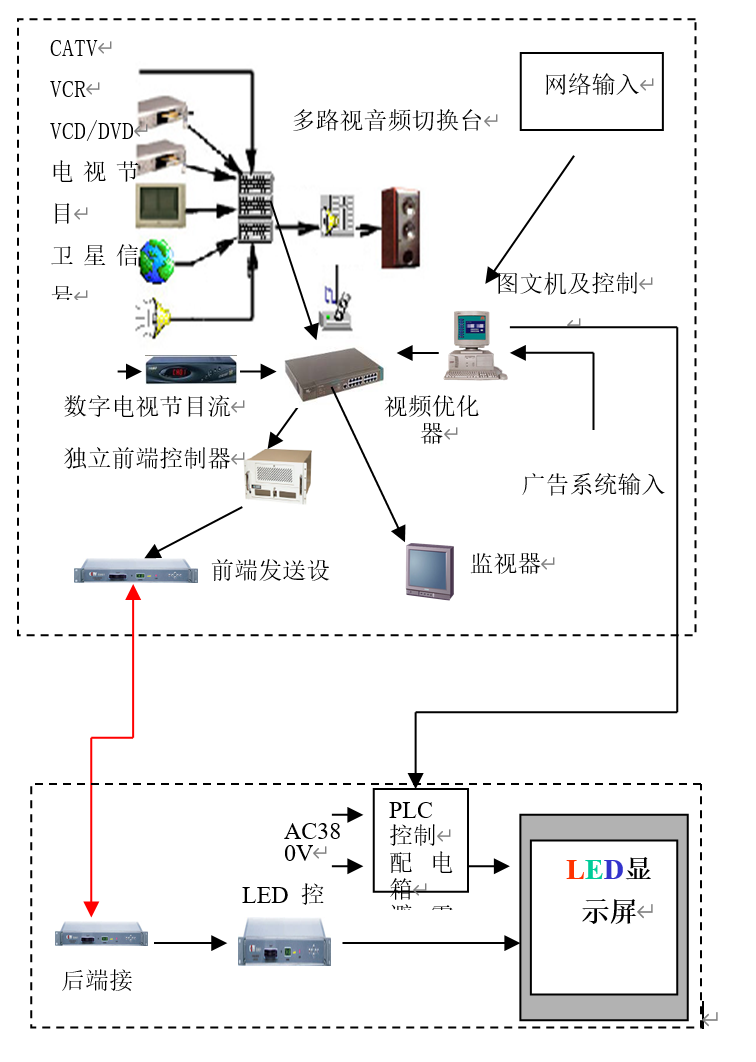

2.1、  LED顯示系統結構圖

主要系統功能說明

3.1、  視頻播出方式及功能

實時顯示彩色視頻信號，實時現場轉播；轉播有線電視；播放錄像機、影碟機、攝像機等視頻節目；

實時顯示真彩色視頻圖像，實現現場轉播、回放功能；（需配備相關視頻處理投術設備）

駁接攝像機，清晰、無閃爍的實時顯示視頻圖像，實用顯示真彩色視頻圖像，實現現場直播；

轉播廣播、電視及衛星電視等節目；

播放錄像機、影碟機（VCD、DVD、LD）等視頻節目，滿足視頻信號播放和基本要求；

支持PAL、NTSC、SECAM等各種制式

實現文字圖像疊加文字信息，全景、特寫、慢鏡頭、拖拽影像等特技效果的編輯和播放功能。

滿足文藝表演的使用需求；

可以播放AVI、MOV、MPG、DAT、VOB等多種格式的文件。

多種文字、字體可供選擇；

亮度、對比度、飽和度、色度可以通過軟件調節，調節范圍為256級。

具有重疊（VGA+Video）、影像（Video） 、VGA三種顯示模式。

具有Video影像壓縮控制功能。

具有水平/垂直位置補償功能。

具有視頻畫面上疊加文字信息，全景、特寫、慢鏡頭、拽影像等特技效果的編輯和播放功能。

支持CRT同步顯示，顯示計算機各種文字信息、圖形、圖像

支持各種輸入方式

具有同時播放多畫面文字及圖形的功能

3.2、  播放計算機圖形圖象功能

支持AVI、JPEG、MOV、MPEG、DAT、VOB多種格式的視頻圖像文件

可顯示各種圖形、圖案、動畫等計算機信息，支持BMP、JPG、TIF、GIF、TEXT、DOC、RTF等多種格式。

3.3、  播放計算機文字信息功能

可顯示中文、英文、數字等多種文字，有多種字體字形供選擇，文字可無級縮放。

可輸入和播出不同信息，播放系統使用方便，具有全自動播放功能

具有移動、滾動、拉動、旋轉、縮小、放大等多種特技顯示方式。

具有豐富的播放方式，顯示流動信息、通知、標語口號等，存儲數據信息容量大；

有多種中文字體和字型可供選擇；還可以輸入英文、法文、德文、希臘文、俄文及日文等諸多的外文；

播出系統具有多媒體軟件，可靈活輸入及播出多種信息；

播出方式有左右滾動、上下滾動、左右推、上下推、旋轉、縮放、淡入淡出等二十種以上。

同時通過網絡連接，顯示網絡數據信息

充分利用LED顯示屏的商業價值，充分利用LED顯示屏集聲、光電于一體的特性，達到商業宣傳的目的。

播放用戶自主制作的廣告片、廣告橫幅、圖片、二/三維動畫廣告。

3.4、  安全應急功能

系統處理精度：在信息廣播中要求系統處理精度為100%，不能出現任何錯誤。

系統響應時間：大屏幕、電視轉播系統要求實時響應。

系統應變能力：系統首要的原則是安全、及時、準確。其正常運轉直接影響到公眾的社會反響。在能夠?qū)崿F(xiàn)自動化的環節上盡可能彩電子設備和計算機處理。為了適應情況的多變性，必須預留人工干預接口，以便采取應急處理措施。對于可能出現變化的部分，晝彩應急調節的手段，將合法的畫面自動鎖定，屏蔽非法信號內容，避免造成不良影響。

3.5、  音響系統功能

顯示屏控制主機采集各種音頻流后，通過功放、音箱等播出設備傳輸音頻信號，使顯示屏聲像同步，更富感染力。

與主屏相匹配的音響設備2套技術參數為：

1、音箱：戶外防水  音效范圍150米, 60W-120W

功放：知名品牌：MP600P 1000W，二路話筒輸入,二路輔助輸入,二路輔助輸出; 100V/70V定壓輸出和4-16Ω定阻(平衡不接地)輸出; 有靜音功能便于插入優先廣播; 各通道有獨立音量控制和總音量控制; 高音和低音音調控制;
