緊急求救系統

施工準備

材料、設備

前端設備：報警通訊主機、鍵盤、聲/光報警器、警燈、警鈴、計算機（內置系統管理軟件）、打印機、不間斷電源等。

傳輸部分：報警控制箱、電線、電纜等。

終端設備：門（窗）磁、主（被）動紅外線探測器、微波探測器、超聲波探測器、雙鑒探測器、報警按鈕、玻璃破碎探測器、電磁門鎖、周界探測器等。

上述設備材料應根據合同文件及設計要求選型，對設備、材料和軟件進行進場驗收，并填寫驗收記錄。設備應有產品合格證、檢測報告、“CCC”認證標識、安裝及使用說明書等。如果是進口產品，則需提供原產地證明和商檢證明，配套提供的質量合格證明，檢測報告及安裝、使用、維護說明書的中文文本。設備安裝前，應根據使用說明書，進行全部檢查，方可安裝。

鍍鋅材料：鍍鋅鋼管、鍍鋅線槽、金屬膨脹螺栓、金屬軟管。

其它材料：塑料脹管、機螺釘、平墊圈、彈簧墊圈、接線端子、絕緣膠布、各類接頭等。

機具設備

安裝器具：手電鉆、沖擊鉆、對講機、梯子、電工組合工具。

測量器具：250V兆歐表、500V兆歐表、水平尺、鋼尺、小線。

作業條件

管理室內土建工程內裝修完畢，門、窗、門鎖裝配齊全完整。

管理室內、弱電豎井、建筑內其他公共部分及外圍的布線線纜溝、槽、管、箱、盒施工完畢。

技術準備

施工圖紙齊全。

施工方案編制完畢并經審批。

施工前應組織施工人員熟悉圖紙、方案及專業設計安裝使用說明書，并進行有氏對性的培訓及安全、技術交底。

操作工藝

工藝流程

管路敷設→報警控制箱安裝→線纜敷設→終端設備安裝→設備接線、調試

操作方法

報警控制箱安裝

報警控制箱安裝位置、高度應符合設計要求，在無設計要求時，宜安裝于較隱蔽或安全的地方，底邊距地宜為1.4m。

暗裝報警控制箱體箱時，箱體框架應緊貼建筑物表面。嚴禁采用電焊或氣焊將箱體與預埋管焊在一起。管入箱應用鎖母固定。

明裝報警控制箱時，應找準標高，進行鉆孔，埋入金屬膨脹螺栓進行固定。箱體背板與墻面平齊。

報警控制器箱的交流電源應單獨敷設，嚴禁與信號線或低壓直流電源線穿在同一管內。

線纜敷設

布放線纜前應對其進行絕緣測試，電線電纜線間和線對地間的絕緣電阻必須大于0.5MΩ，測試合格后方可敷設。

布放線纜應排列整齊，不擰絞，盡量減少交叉，交叉處粗線在下，細線在上。

管內不得有接頭，接頭必須在線盒（箱）處連接。

所敷設的線纜兩端必須做好標記。同軸電纜的屏蔽層均需單端可靠接地。

線管不能直接進入設備接線盒內時，線管出線口與設備接線端子之間，必須采用金屬軟管過渡連接，軟管長度不得超過1m，并不得將線纜直接裸露。

終端設備安裝

報警系統終端設備的安裝位置應符合設計要求，并符合以下規定：

（1）微波探測器靈敏度很高，安裝時應不要對著門、窗，以免室外活動物體引起誤報警。

（2）超聲波探測器容易受風和空氣流動的影響，安裝時不要靠近排風扇和暖氣。

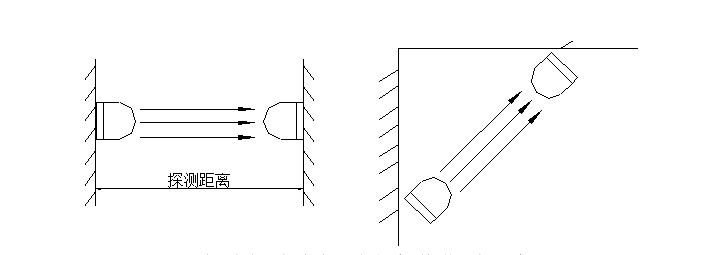

（3）主動紅外探測器在安裝時，收、發裝置應相互正對，且中間不得有遮擋物，見圖。

圖 主動紅外線探測器安裝位置示意圖

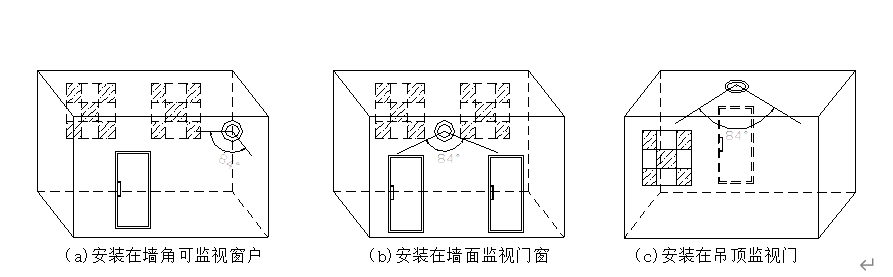

（4）被動紅外探測器安裝時，探測扇區應與入侵方向相垂直，被保護區域應在探測扇區范圍內，見圖。與熱源保持1.5m以上間距。避免強光直射。同時應注意探測扇區內不應有遮擋物。

圖 被動紅外線探測器的布置方法

（5）安裝雙鑒探測器時，宜使探測器軸線與保護對象的方向成45 °夾角。

探測器安裝時，應先將盒內的線纜引出，壓接在探測器的接線端子上，將富余線纜盤回盒內，將探測器底座用螺釘固定在盒上，固定要牢固可靠。

設備接線、調試

接線前，將已布放的線纜再次進行對地與線間絕緣搖測，合格后按照設備接線圖進行設備端接。

入侵報警主機及控制器采用專用接頭與線纜進行連接，且壓接牢固。設備及電纜屏蔽層應壓接好保護地線，接地電阻值不應大于1Ω。

按照施工圖紙及產品說明書，連接系統打印機、UPS電源等外圍設備。

在計算機管理主機上安裝入侵報警系統管理軟件，并進行初始化設置。

分別對各報警控制器進行地址編碼，存儲于系統主機內，并進行記錄。

對探測器進行盲區檢測、防動物功能檢測、防拆卸功能檢測、信號線開路或短路報警功能檢測、電源線被剪的報警功能檢測、現場設備接入率及完好率測試等。

檢測系統的撤防、布防功能，關機報警功能，報警系統管理軟件（含電子地圖）功能檢測。
