第一章報警子系統

報警子系統，是利用各種傳感器技術和電子信息技術，探測并指示非法進入設防區域的行為和接收緊急報警信息，將之統一傳輸?shù)街付ú块T接處警管理中心，從而達到快速準確接警、核警、處警和出警的一套電子系統。

1.1系統架構

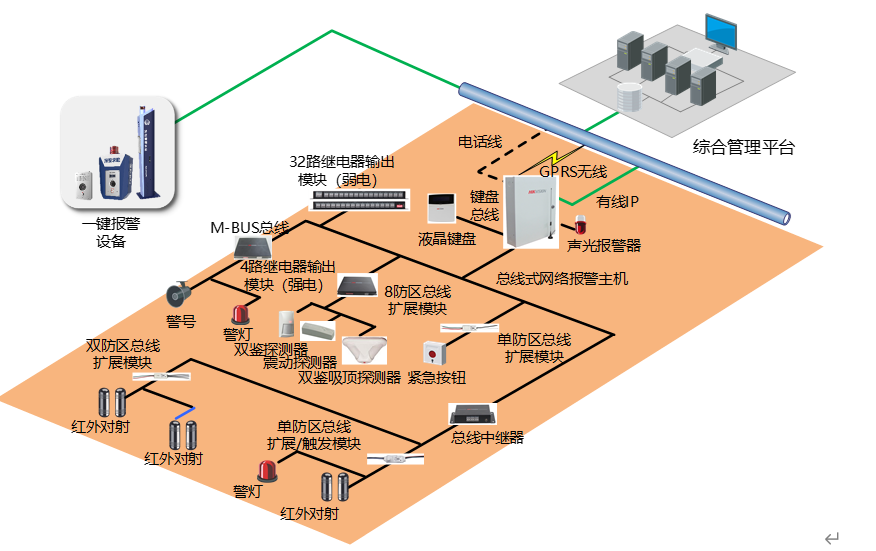

報警子系統由前端、報警主機及輔助設備、傳輸網絡和綜合管理平臺組成。整體的系統架構示意圖如下：

圖 90報警子系統架構示意圖

1)前端

報警前端設備主要包括各類探測傳感器、緊急報警設備等，主要用于探測和觸發開關量報警信息，并將該信息傳輸至報警主機。

?探測傳感器

主要包括雙鑒探測器、震動探測器、紅外對射探測器、被動紅外探測器、玻璃破碎探測器、緊急按鈕、煙感應探測器、燃氣探測器和其他探測器等。

?緊急報警設備

主要包括一鍵報警柱、一鍵報警箱、一鍵報警盒等設備，通過按下緊急按鈕實現報警信息上報。

2)報警主機及輔助設備

報警主機一般包括總線制網絡報警主機、網絡報警主機和視頻報警主機，可根據當前防區回路電壓范圍以及布防情況，分析判斷是報警或故障，并對事件進行標記，形成的CID格式信號，并傳輸至綜合管理平臺。

報警主機輔助設備主要包括報警鍵盤、繼電器、防區擴展模塊、遙控器、打印機等。

3)傳輸網絡

傳輸網絡是支撐整個系統運行的重要要素，負責把前端探測器采集到的報警信號上傳到接處警中心。通常采用的傳輸網絡類型包括公共電話交換網（PSTN）、無線網絡（GPRS/3G/4G/WIFI）和Internet網絡等。

4)綜合管理平臺

綜合管理平臺的報警子系統功能模塊可實現接警處理、報警設備配置管理、報警信息查詢管理等功能，并能與視頻監控子系統、可視對講子系統以及智能一臉通子系統集成聯動。

1.2系統設計

1.2.1前端布點設計

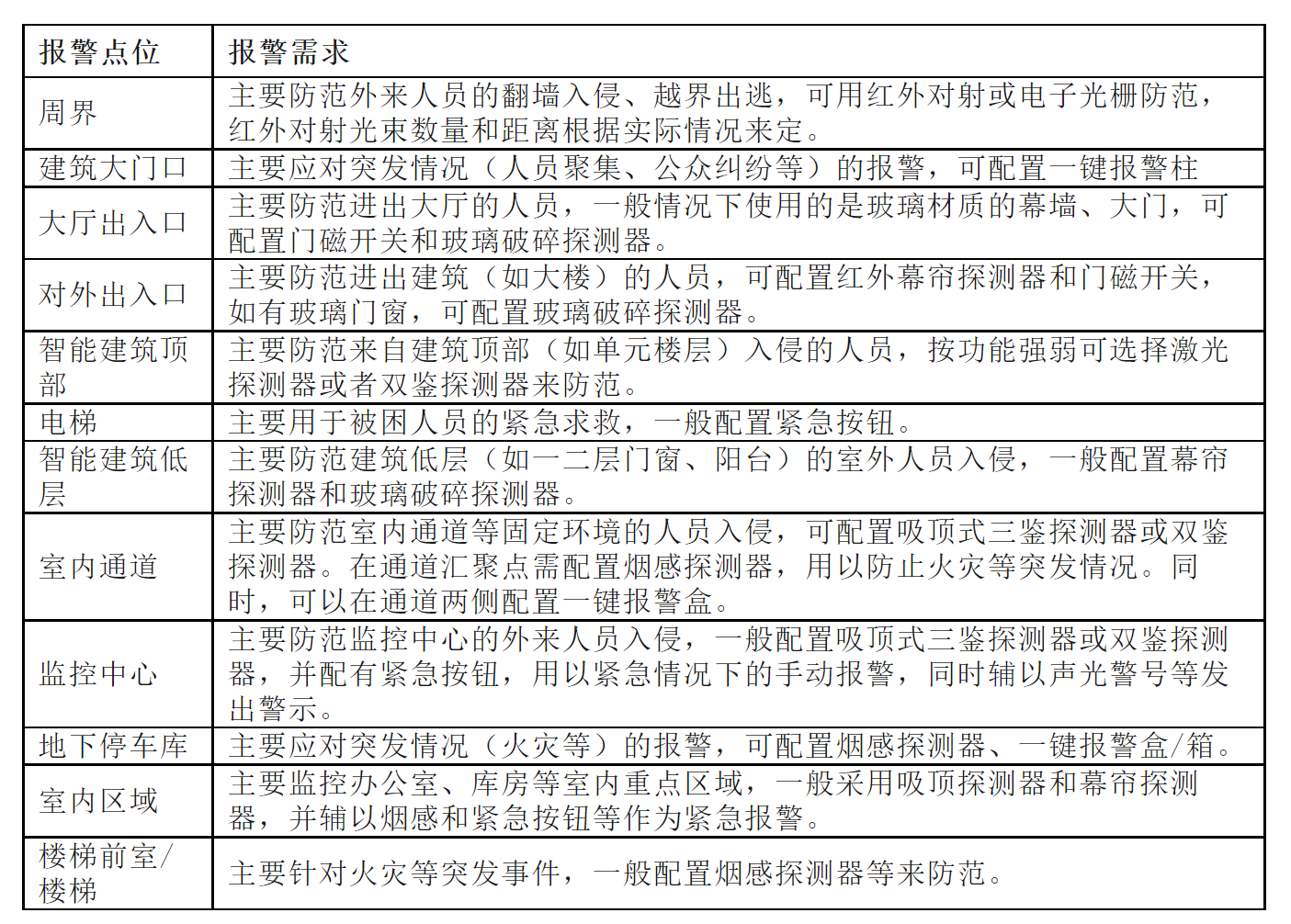

前端報警設備的點位分布直接影響著智能建筑內外的安全，不同于視頻監控設備，報警產品在綜合安防系統中起著前期防范的作用，目的就是為了防止意外情況的發生，以便在第一時間使管理人員獲知意外情況并采取相應的措施，從而達到安全防范的作用。前端報警設備點位的具體分布建議如下表所示：

圖表 8報警探測器布點建議表

1.2.2報警主機設計

按照探測器、緊急報警設備和報警主機之間的組網方式，可以將報警主機分為以下三類。

1)總線制

探測器、緊急報警設備通過其相應的編址模塊與報警控制主機之間采用報警總線（專線）相連，例如總線報警主機，當防區較多，探測器距離報警主機之間的距離較遠時，應選擇該類報警主機。目前樓宇大部分場景都推薦選用總線制報警主機。

2)分線制

探測器、緊急報警設備通過多芯電纜與報警控制主機之間采用一對一專線相連，例如網絡報警主機。當防區較少（8-16個），探測器距離報警主機之間的距離較近時，可選擇該類報警主機。

3)無線制

探測器、緊急報警設備通過其相應的無線設備與報警主機通訊，其中一個防區內的緊急報警裝置不能過多。

1.2.3傳輸網絡設計

盡管傳輸網絡的造價占比不高，但是對于報警信息的及時可靠上報具有重要意義，三種主要的傳輸網絡方式如下：

1)電話報警110上報方式

通過自帶的電話報警，當警情觸發的時候撥打110預設電話至110接處警中心來實現警情上報。通用CID格式報文上報至接處警中心的接警設備。

2)有線IP上報方式

利用已有的網絡，通過有線IP方式直接發送數據信息至中心，雙向通信支持中心對主機的回控操作，設備狀態和防區狀態實時顯示，心跳偵測設備實時顯示在線狀態情況（在使用該類方式時，應該預留報警上報帶寬）。

3)GPRS上報方式

當處于電話和IP網絡都不能覆蓋的場景下，或者GPRS作為冗余備份上報方式的情況下：前提是手機信號可以覆蓋，無線GPRS網絡數據的方式則可以解決這類警情上報的需求。利用主機上安裝手機卡，通過無線天線發送GPRS網絡數據包信息。雙向通信支持中心對主機的回控操作和查詢設備防區狀態。接警平臺和設備間心跳實時偵測設備在線情況。通常該方式應用于公網環境，一般為保安公司或者110接處警中心傳輸警情。

1.2.4接處警中心設計

接處警中心是報警系統的信息控制和管理中心，負責接收網絡內所有控制通信主機的各類狀態報告和警情報告，對前端設備遙控編程，監測本系統和通信線路工作狀況。接處警中心的設備功能、組織形式、管理水平直接影響著整個網絡。接處警中心設備通常由專用接警機、接警管理軟件和服務器、以及其他打印傳真輔助設備組成。

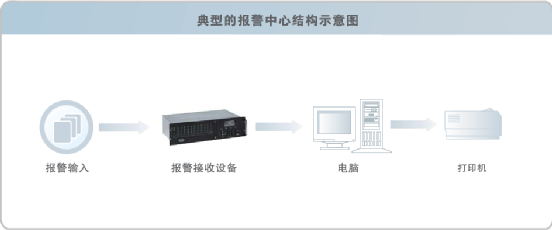

圖 91典型的報警中心結構示意圖

前端探測器發生報警后，綜合管理平臺按照視頻復核系統的應用設置，視頻會自動彈出，通過報警和視頻系統的有機結合，通過視頻來監控現場情況，這樣接警人員就可以迅速準確的確定是否是真實警情，并第一時間對所發生的警情進行處理，從而減少處警資源，也對提供可靠的視頻物證有著重要意義。平時無報警聯動時，中心平臺也可主動預覽、回放前端用戶現場圖像。

1.3系統功能

1)報警設備接入管理

系統支持主流報警主機設備接入，并對報警系統硬件設備和報警防區進行設置，自動接收并提示報警事件。

2)視頻復核功能

報警信息上報到平臺，平臺第一時間顯示收到的報警信息，同時按照用戶預先定義的報警聯動視頻關系設置，自動彈出報警發生所在區域的現場圖像（包括報警前N秒的錄像，N的大小可設定），并進行實時錄像。

3)報警聯動上墻顯示

根據用戶實際應用需要，通過軟件配置，可聯動報警圖像上墻顯示，可設置具體哪一路或幾路圖像上墻顯示、上墻畫面分辨率、上墻的具體位置等參數。當報警發生時，相關圖像自動在顯示屏上的指定位置進行實時顯示，監控中心工作人員可實時掌握報警點的視頻圖像信息，或者是報警點周圍的環境信息。

4)報警聯動對講

系統可設置特定點位的報警與附近攝像機（帶對講功能）進行對講聯動，實現監控中心與前端基于音視頻的連接。

5)報警聯動聲音

系統支持本地語音輸出，即在報警發生時，可觸發監控中心本地輸出多種不同的報警聲音或警鈴，聲音文件可自行設定或錄制，在監控中心使用聲音提醒，效果會更好。

6)報警聯動電子地圖

本平臺支持高德、谷歌電子地圖系統，可添加用戶點、視頻監控點、防區點，當收到報警信息后可自動彈出報警所在點位，并以動畫形式閃爍提示。

7)事件查詢

系統可根據事件類型、事件源以及時間段等條件對報警事件進行查詢，查詢結果包含準確的事件發生時間和詳細的事件描述信息。
