北京小區監控系統攝像機太多，凱源恒潤北京監控安裝工程公司順利實現交換機不同VLAN、不同網段之間互訪！

發布日期：2023-11-01 / 點擊次數：893

北京小區監控系統攝像機太多，凱源恒潤北京監控安裝工程公司順利實現交換機不同VLAN、不同網段之間互訪！

同一個vlan，不同網段的主機如何互通，這個在小型網絡中用的比較多，我們一起來看案例。

1、拓?fù)鋱D

要求：實現拓?fù)鋱D中，兩個主機之間互訪，他們同屬于一個vlan

2、案例交換機配置(以華為交換機為例）

1）任意創建vlan，這里演示vlan100

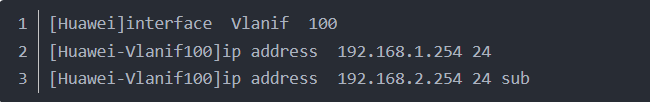

2）進入vlan100配置IP，注意第二個IP后面加sub

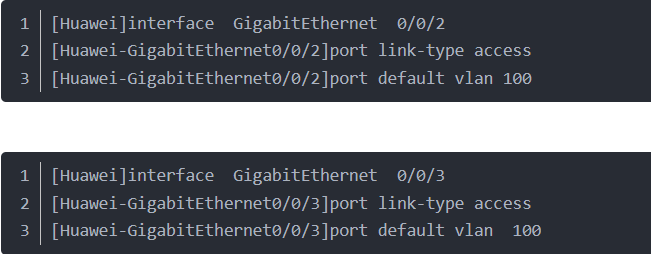

3）配置PC所連的交換機接口為vlan100，實現通信

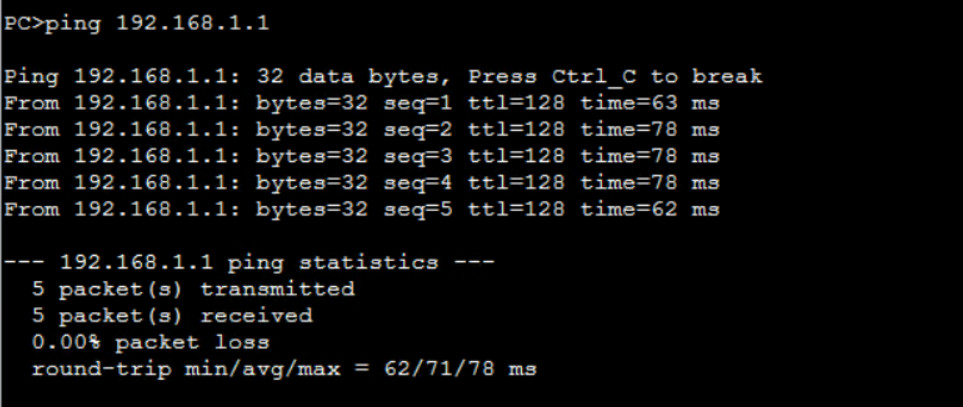

3、測試192.168.1.1 ping 192.168.2.1通信正常

不同vlan之間的互訪在很多的項目都有應用，我們一起來看下。

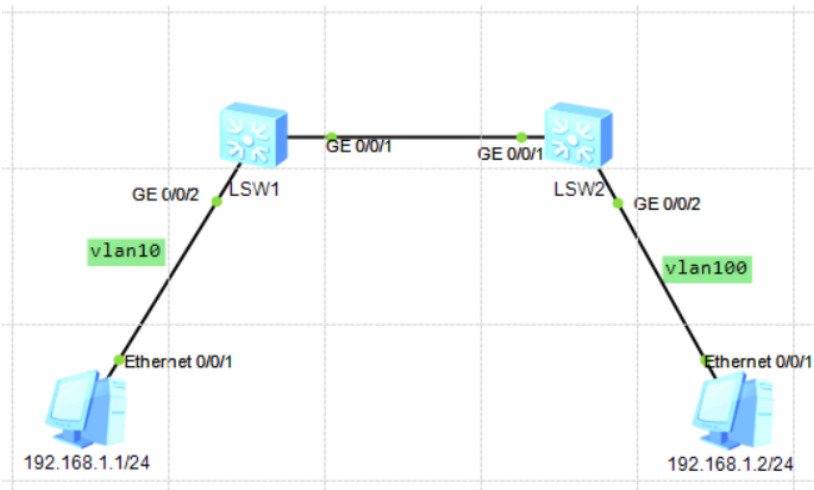

1、拓?fù)鋱D

要求：實現拓?fù)鋱D中兩個不同vlan的主機，它們可以互訪。

2、案例配置

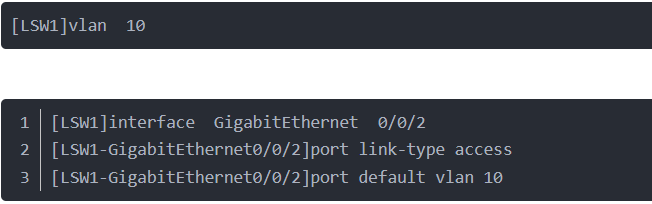

1）交換機1（LSW1)劃分vlan，加入端口。

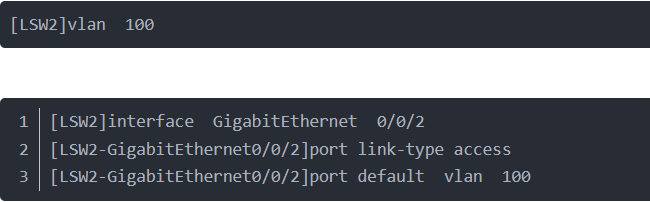

2）交換機2(LSW2)劃分vlan

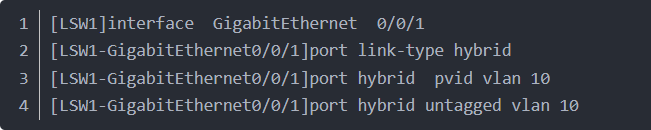

3）LSW1配置hybrid接口，數據包出交換機的時候移除標簽后再轉發，當接收對端發送過來的數據包就打上默認PVID號。

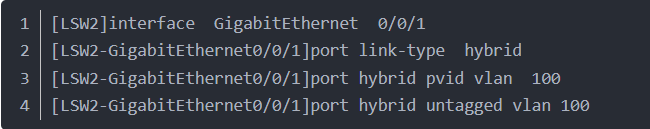

4）LSW2同理

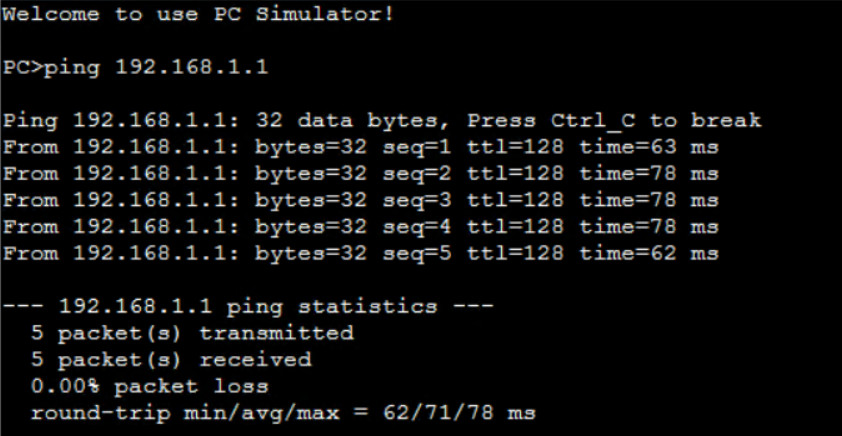

3、測試192.168.1.2 ping  192.168.1.1，通信正常。
