北京視頻監控系統多塊屏幕要顯示一樣的監控畫面_凱源恒潤北京監控安裝工程公司詳述如何實現？

發布日期：2022-11-11 / 點擊次數：759

寫字樓的監控項目，要求機房、前臺、會議室、保安室以及會客廳等8個不同的地方通過顯示器預覽攝像機的畫面，想在每個地方放一臺錄像機，有沒有攝像機可以被8臺錄像機同時添加？怎么解決這個問題呢？可能不少朋友都遇到過這樣多屏幕同時顯示的需求，比如飯店的包廂、小區或公寓等場景，需要在不同的區域安裝顯示器輸出相同的監控畫面。根據需求的不同，今天小編給大家?guī)追N典型需求下的解決方案。

三塊屏及以下場景

方案1：利用NVR同源輸出

適用于2個顯示器同時輸出顯示，且顯示器距離錄像機均較近的場景：

說明：HDMI、VGA的傳輸距離受線材質量影響很大。

優點：實現簡單、成本低。

不足：HDMI、VGA傳輸距離較短，不適于顯示器距離錄像機較遠的場景；兩臺顯示器顯示畫面完全一樣，無法分別定義畫面布局。

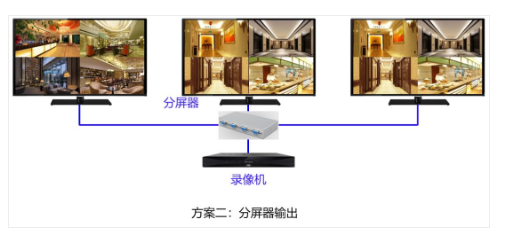

方案2：搭配分屏器輸出

適用于顯示器距離錄像機均較近、可以通過HDMI/VGA線連接的場景：

說明：HDMI、VGA的傳輸距離受線材質量影響很大。

優點：實現簡單、成本較低。

不足：HDMI、VGA傳輸距離較短，不適于顯示器距離錄像機較遠的場景。每臺顯示器顯示畫面完全一樣，無法分別定義畫面布局。

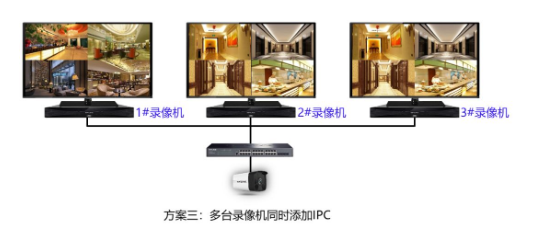

方案三：多臺NVR同時添加IPC

適用于顯示器之間相距較遠，無法通過HDMI或VGA進行連接的場景：

優點：實現簡單，各自顯示的數量和布局均可以自定義。

不足：攝像機供流數量限制，不適于大于3臺顯示器的場景；每臺錄像機均從攝像機取流，傳輸帶寬成倍增加，對傳輸帶寬要求較高。

三塊屏以上

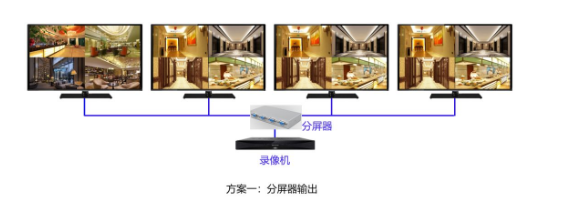

方案1：利用分屏器1拖N輸出

適用于顯示器距離錄像機均較近的場景：

說明：HDMI、VGA的傳輸距離受線材質量影響很大。

優點：實現簡單、成本較低。

不足：HDMI、VGA傳輸距離較短，不適于顯示器距離錄像機較遠的場景。每顯示器顯示畫面完全一樣，無法分別定義畫面布局。

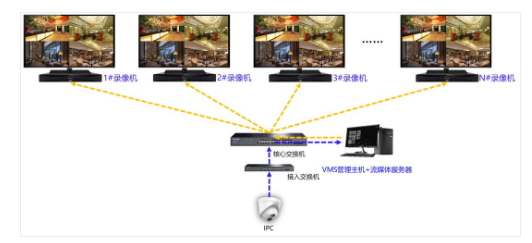

方案2：VMS流媒體轉發給多臺錄像機

VMS添加攝像機，生成RTSP視頻流地址，在各個地方的錄像機上添加地址流即可觀看視頻畫面。適用于各顯示器相距較遠，無法通過HDMI或VGA進行連接的場景：

優點：錄像機通過RTSP URL從VMS的流媒體服務器取流，即攝像機只需要上傳1份視頻流（主碼流+子碼流），由流媒體服務器分發給多臺錄像機，擴展性強?？梢詳U(kuò)展20臺、50臺、100臺或更多，幾乎無限制。

不足：多臺錄像機通過RTSP URL添加的方式從VMS的流媒體服務器獲取視頻流，需要在每臺錄像機上分別進行配置，不能實現統一管理。

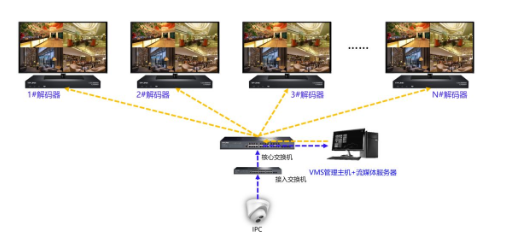

方案3： VMS流媒體轉發給多臺解碼器

VMS可以對解碼器進行統一管理以及上墻配置，通過VMS即可對多臺解碼器的畫面輸出進行統一控制，管理維護簡單：
