北京弱電工程施工過程中，想知道如何利用萬用表排查弱電系統故障就找凱源恒瑞潤北京監控安裝工程公司（一）！

在我們?nèi)蹼娛┕み^程中，排查故障需要各類儀器儀表幫助處理，弱電工程師不容易，十八般武器，樣樣精通，不懂這些儀器儀表是不行，今天我來說下弱電最常用的工具之一，萬用表，真的是萬用的，用它可以解決弱電三分之一以上的故障問題，只只不是專業程度太高的，它基本能搞定，這個是不得不學的一種儀表之一。

一、萬用表組成

1.萬用表基本功能

萬用表又叫多用表、三用表、復用表，是一種多功能、多量程的測量儀表，一般萬用表可測量直流電流、直流電壓、交流電壓、電阻和音頻電平等，有的還可以測交流電流、電容量、電感量及半導體的一些參數（如β）。萬用表種類很多，外形各異，但基本結構和使用方法是相同的。萬用表面板上王要有表頭和選擇開關。還有歐姆檔調零旋鈕和表筆插孔。萬用表不僅可以用來測量被測量物體的電阻，交直流電壓還可以測量直流電壓。甚至有的萬用表還可以測量晶體管的主要參數以及電容器的電容量等。充分熟練掌握萬用表的使用方法是電子技術的最基本技能之一。常見的萬用表有指針式萬用表和數字式萬用表，現在基本使用數字萬用表了，可能還有一些老工程師還用指針式萬用表，他們應該是用習慣了指針式的。

 2.萬用表的組成

主要由顯示屏、轉換開關、表筆、及表筆插座及電池組成，構成萬用表。

1、顯示屏

LED顯示屏主要是用到看測示相關參數，調整擋位后，在顯示屏看出調整的功能單位，調整完擋位及時看LED屏。LED屏最好選用帶顯亮度的，一般我們在一些弱電管井使用，經常是沒有燈的，特別是在建樓宇，這個很重要。

2、表筆

黑色表筆，永遠插在COM插孔中。紅色表筆，按照測量內容不同，所插入的插孔也不同——測量大電流（大于等于20A）時，無論是交流電還是直流電，紅色表筆都應該插到“20A”插孔中（看插孔旁邊的標識）。

3個表筆插孔的萬用表，在測量除了大電流以外的所有內容時，都將紅色表筆插入最后一個插孔（三個插孔分別是COM孔，20A孔，和VΩmA孔）。

4個表筆插孔的萬用表，將VΩ和mA孔分開了——此時測量小電流時，紅色表筆插入mA孔內。測量電壓、電阻和通斷時，紅色表筆插入VΩ孔。

3、轉換開關

萬用表的選擇開關是一個多檔位的旋轉開關。用來選擇測量項目和量程。一般的萬用表測量項目包括：“A”電流、“V”電壓、“Ω”電阻。每個測量項目又劃分為幾個不同的量程以供選擇。

二、數字萬用表電壓測試方法

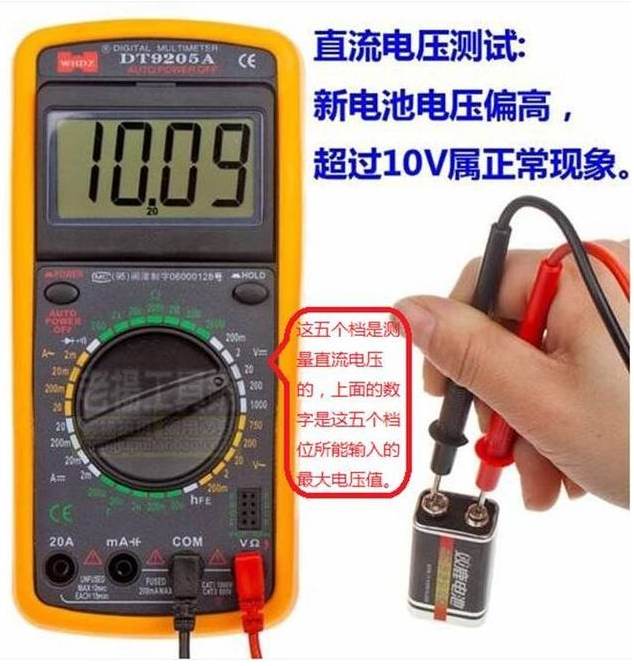

1.直流電壓的測量。

測量電壓時，則是與微安表并聯了一個電阻，這個電阻可以起到分壓的作用（這個電阻叫倍增電阻）。分壓公式是U倍增：U測量=R倍增：R微安表——U倍增可以利用微安表測量倍增電阻的電流，根據I=U/R得出。于是，測量結果U測量就可以輕易計算出來了。

直流電的電壓、電流都可以直接測出來，但是交流電的電壓、電流方向一直在變化，又該怎么測呢？其實也不難，是在萬用表內部加了一個半波整流電路，將交流電變成直流電，再測。

首先將黑表筆插進“com”孔，紅表筆插進“V Ω ”。把旋鈕選到比估計值大的量程 （注意：表盤上的數值均為最大量程，“V－”表示直流電壓檔，“V～”表示交流電壓檔，“A”是電流檔），接著把表筆接電源或電池兩端；保持接觸穩定。數值可以直接從顯示屏上讀取，若顯示為“1.”，則表明量程太小，那么就要加大量程后再測量工業電器。如果在數值左邊出現“-”，則表明表筆極性與實際電源極性相反，此時紅表筆接的是負極。
