北京監控系統中交換機與路由器如何對接上網？凱源恒潤北京監控安裝工程公司詳述如何配置！

發布日期：2023-08-21 / 點擊次數：881

北京監控系統中交換機與路由器如何對接上網？凱源恒潤北京監控安裝工程公司詳述如何配置！

某公司擁有多個部門且位于不同網段，各部門均有上網的需求。現要求用戶通過三層交換機和路由器訪問外部網絡，且要求三層交換機作為用戶的網關。這里面我們以華為交換機為例。

 三層交換機與路由器對接上網組網圖

二、配置思路

采用如下思路進行配置：

1、配置交換機作為用戶的網關，通過VLANIF接口，實現跨網段用戶互訪。

2、配置交換機作為DHCP服務器，為用戶分配IP地址。

3、配置路由器通過NAT轉換，使用戶可以訪問外部網絡。

三、交換機配置

配置交換機

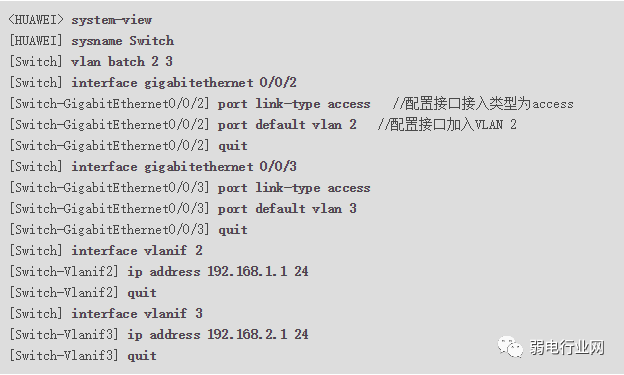

# 配置連接用戶的接口和對應的VLANIF接口。

# 配置連接路由器的接口和對應的VLANIF接口。

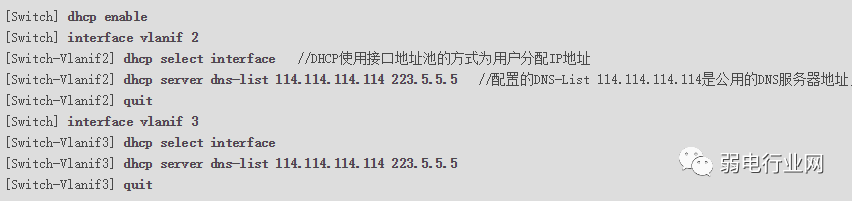

# 配置DHCP服務器。

2、配置路由器

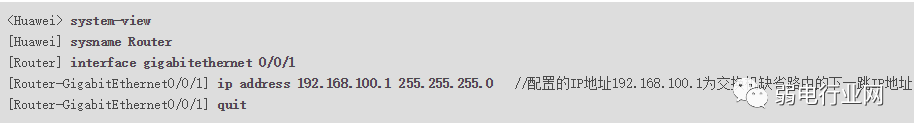

# 配置連接交換機的接口對應的IP地址。

# 配置連接公網的接口對應的IP地址。

# 配置缺省路由和回程路由。

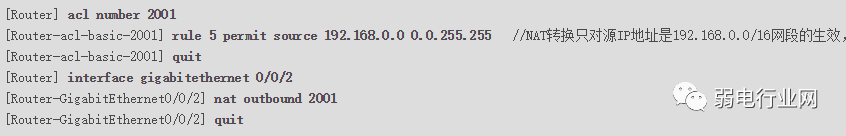

# 配置NAT功能，使內網用戶可以訪問外網。

四、檢查配置結果

配置PC1的IP地址為192.168.1.2/24，網關為192.168.1.1；PC2的IP地址為192.168.2.2/24，網關為192.168.2.1。

配置外網PC的IP地址為200.0.0.1/24，網關為200.0.0.2。

配置完成后，PC1和PC2都可以Ping通外網的IP 200.0.0.1/24，PC1和PC2都可以訪問Internet。

這里面補充下：什么是vlanif？它與vlan的區別？

有不少朋友多次問到這個vlanif接口，這里面弱電君補充下：

vlanif就是創建三層接口時來用的，它是虛接口，可以配置IP地址；而vlan就是純屬二層vlan ID標識符，相當于對數據打標簽。

劃分VLAN后，同一VLAN內的用戶可以互相通信，但是屬于不同VLAN的用戶不能直接通信。為了實現VLAN間通信，可通過配置邏輯的三層接口（VLANIF接口）來實現。

當交換機需要與網絡層的設備通信時，可以在交換機上創建基于VLAN的VLANIF接口，用于通信，所以文中配置了多個vlanif，可以把vlanif想象成路由器的一個端口就更加容易理解了。
