作為周界防范中一種特殊的報警系統，振動光纖的工作原理是怎樣的？有哪些獨特的優勢？本文帶您深入了解振動光纖系統！

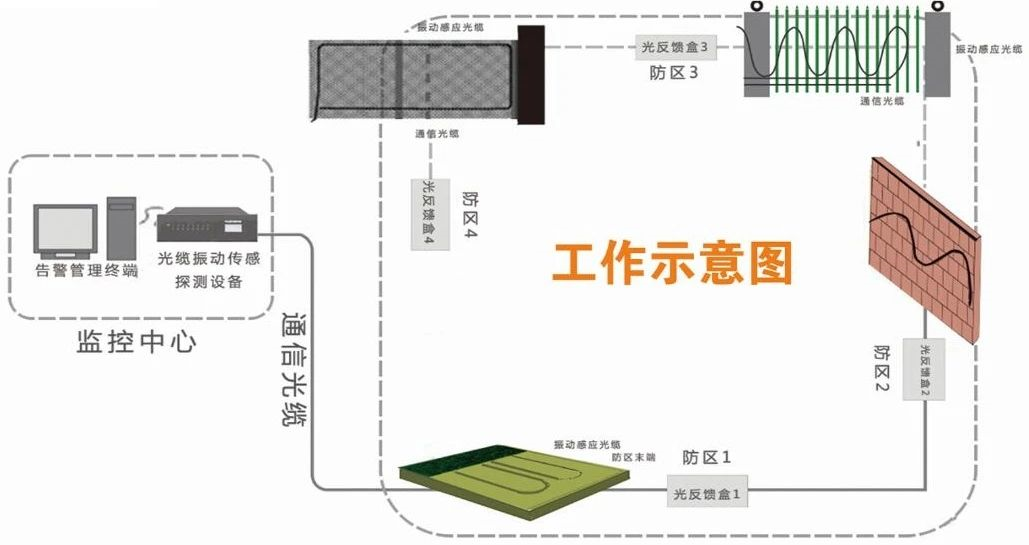

一、振動光纖工作原理

振動光纖在周界報警系統中屬于高端報警系統，其不同于紅外對射的遮斷光束報警，也不同于脈沖電子圍欄的觸碰合金線產生報警，其工作原理是激光器發出直流單色光波，光信號通過光纜經過光學模塊使光信號產生兩道干涉信號，信號利用光纖作為振動傳感載體，實現防護預警探測，當有人非法入侵，光波信號的強度高出預定指標，從而產生報警信號。

二、振動光纖系統組成

振動光纖主要由防區采集器、終端盒、防區分割包、光纖跳線等組成，根據不同的項目會采用不同的防區采集器，防區采集器可分為雙防區、四防區、八防區等。

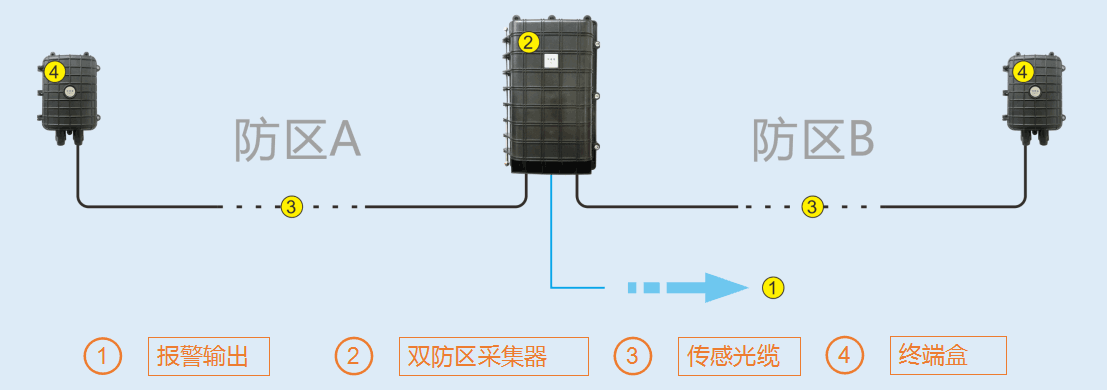

▲ 雙防區振動光纖系統組成

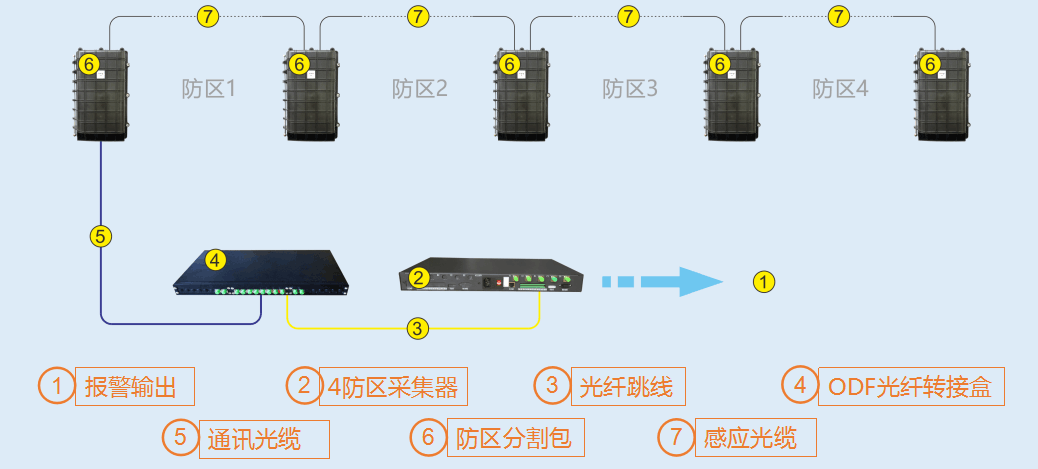

▲ 四防區振動光纖系統組成

▲ 八防區振動光纖系統組成

03四種報警方式

說完了它的工作原理和系統組成，我們再來看看在實際運行過程中，振動光纖的報警方式，具體可分為以下幾類：

1、入侵報警（直接或間接的引起振動）

2、斷線報警（感應光纜斷線）
3、拆盒報警（非法拆開或破壞）
4、通訊故障（通訊光纜斷線）

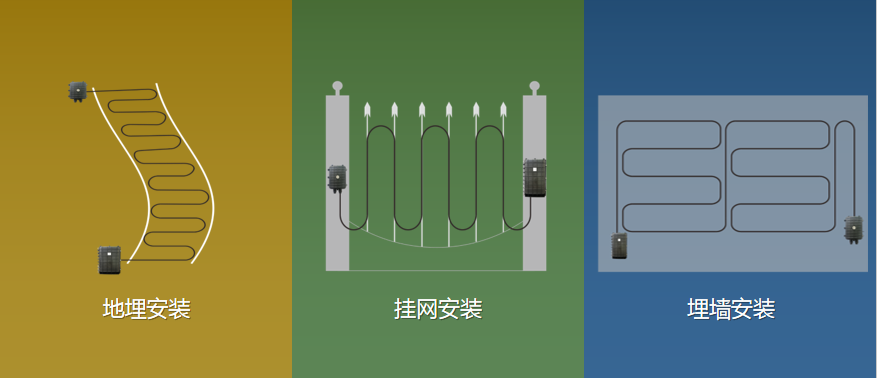

三種安裝方式

1不同于電子圍欄和紅外對射安裝在圍墻或者柵欄上，振動光纖安裝方式有一些特殊，主要有地埋、掛網、埋墻等三種方式。

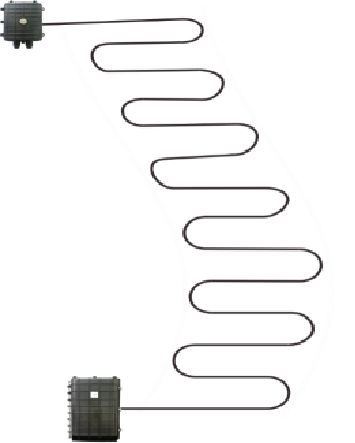

▲ 地埋式

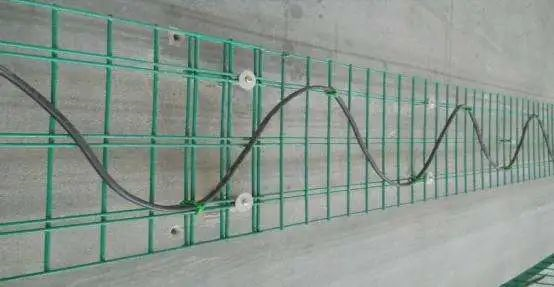

▲ 掛網式

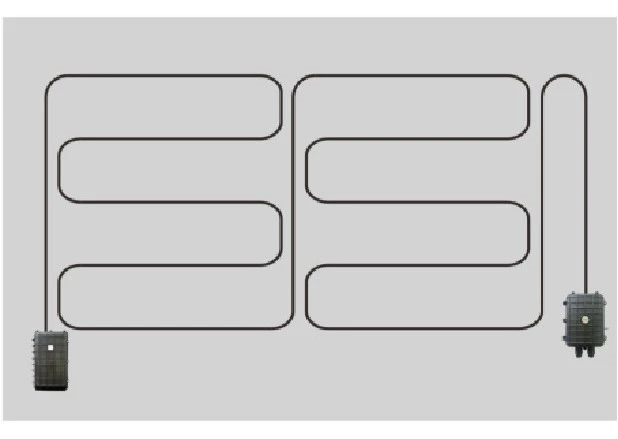

▲ 埋墻式

振動光纖優勢

作為一套優秀的周界報警系統，艾禮安振動光纖擁有傳輸距離遠、抗干擾性能強、無源設計等優勢，能夠滿足各種周界類型的應用需求。

遠距離
每個防區（光纖長度）最長1公里，真正意義上實現大范圍、長距離的整體防范。
無源設計
系統采用光纖作為無源探測器，除主機需要供電，戶外整個防區無源。
抗干擾
系統采用光纖探測，不需要考慮電磁場的影響，抗干擾能力優異。十分適用于油庫、電站、軍隊、機場、高鐵等場合。
自適應
連續運行8小時，設備的自適應能力將會達到最佳效果。

艾禮安振動光纖方案設計

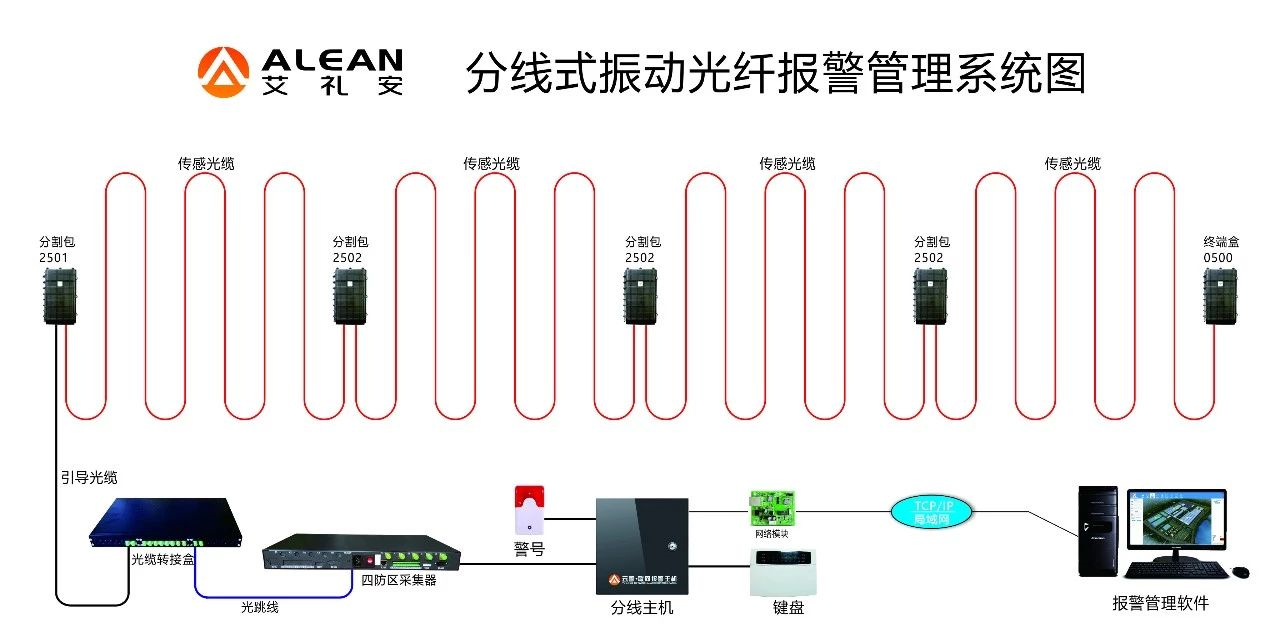

▲ 振動光纖分線報警管理系統

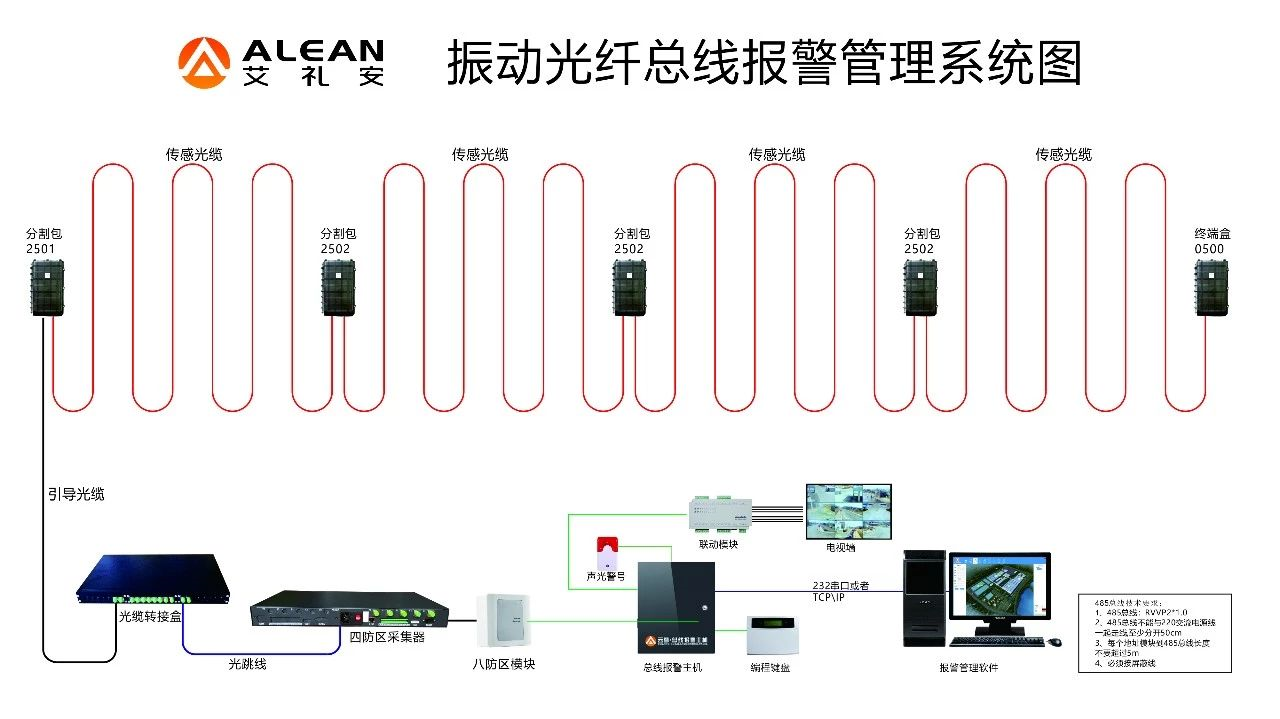

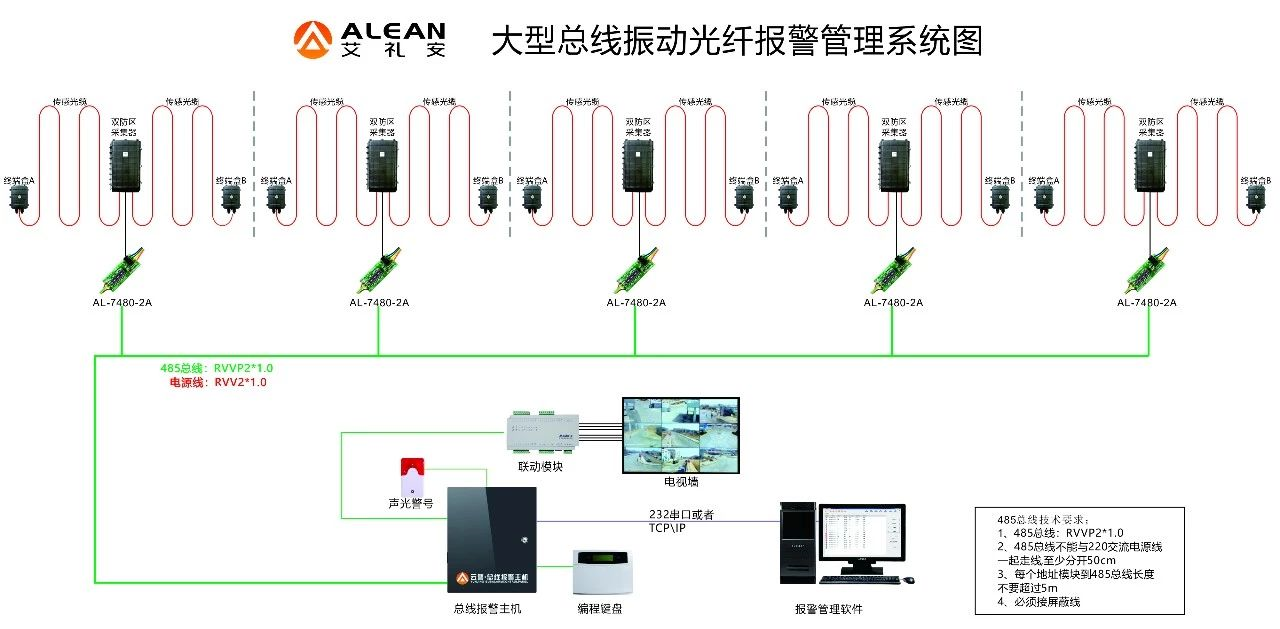

▲ 振動光纖總線報警管理系統

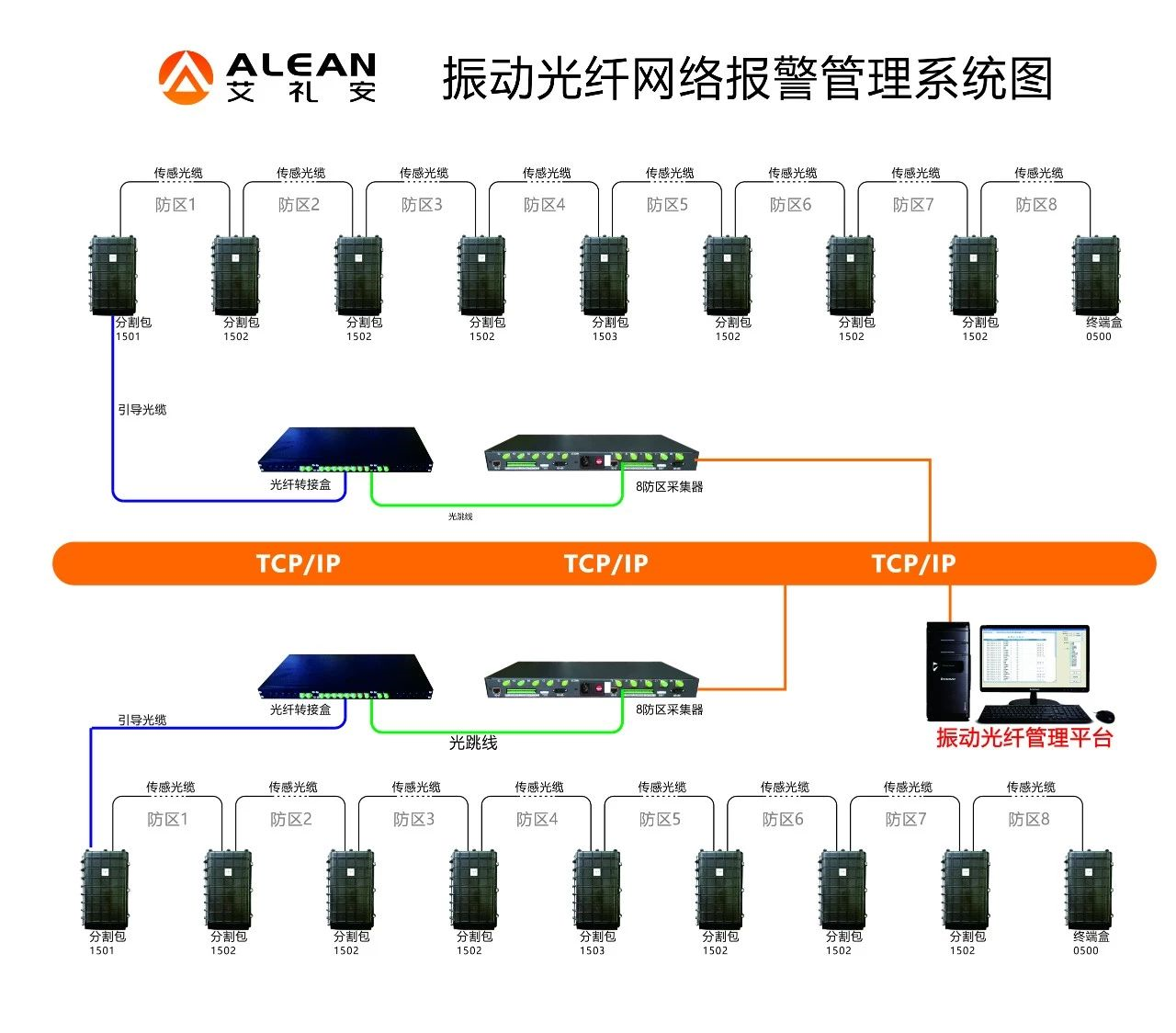

▲ 振動光纖網絡報警管理系統

振動光纖和泄漏電纜的區別

一、工作原理

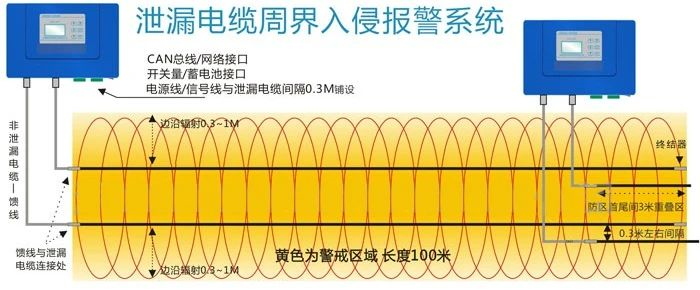

1、泄漏電纜

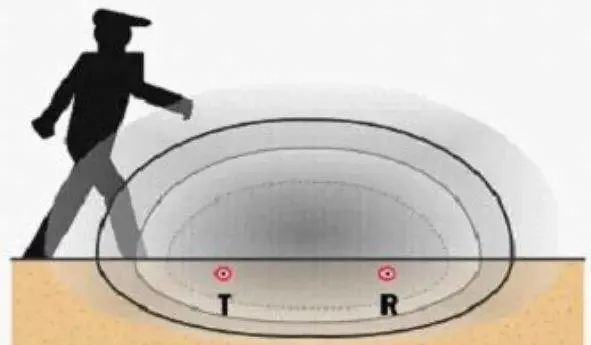

泄漏電纜又叫泄漏感應電纜，泄漏電纜主要是在敷設的兩個泄漏電纜之間形成了一個看不見的柱形電磁場防護區域，當人體和金屬體在這個區域移動時，就引起了電磁場擾動而被探測器檢測到，產生報警信號。而一些非金屬體或非人體，比如樹枝、樹葉、垃圾等，由于對電磁場的干擾極弱，所以在該防護區域移動時，不能引起電磁場的擾動，因此不會報警。

也可以通過對探測器靈敏度的調整，將小動物，如小狗、小貓等在防護區域移動的干擾濾掉，從而達到有效防護的目的?？捎糜诒┯辍⒋笱?、狂風、雷電和極端高低溫氣候條件下。

2、振動光纖

振動光纖的工作原理是發射激光器發出直流單色光波，通過光纖耦合器分別沿正向和反向耦合進入兩芯傳感的光纖，形成正、反向環路馬赫-澤德干涉光信號。當光纖受到沿線外界震動干擾后，將會引起光波在光纖傳輸中光的特性（即衰減、相位、波長、極化、模場分布和傳播時間）變化，形成基于雙環馬赫-澤德干涉的光信號相位調制傳感信號，通過光纖耦合器和光環行器傳送至光電探測器，通過報警控制器的特殊算法分析處理，區分第三方入侵行為與正常干擾，實現報警及定位功能。
