北京弱電系統工程中HDMI光端機的特點有哪些_凱源恒潤北京監控安裝工程公司提供故障解決方法！

發布日期：2022-10-18 / 點擊次數：896

北京弱電系統工程中HDMI光端機的特點有哪些_凱源恒潤北京監控安裝工程公司提供故障解決方法！

HDMI光端機，HDMI光纖延長器，由發射機和接收機組成，是光纖傳輸HDMI高清音視頻的完美解決方案，能通過單芯單?；蚨嗄９饫w把HDMI高清音視頻、紅外遙控功能傳輸?shù)竭h(yuǎn)端。在廣泛領域應用中，往往需要把HDMI信號源輸送遠處進行處理。最為突出的問題有：遠處接收到的信號出現偏色、模糊，信號產生重影和拖尾及網紋干擾。(多模)/(單模)HDMI視頻光端機發送器和相應的光收發系列產品就是專為解決這類工程問題而設計的。

DMI光端機支持:1920×1080@60Hz DVI/HDMI高清音視頻的實時傳輸，最大傳輸距離可達2公里產品可應用在視頻會議、多媒體信息發布、政府部門、醫療系統、商業展示、多媒體功能廳、公用事業等領域。

HDMI光端機特點

1、在一芯或四芯光纖上傳輸1路計算機HDMI視頻信號

2、10位數字視頻編碼和無壓縮傳輸技術

3、應用于工業監控以及大型會場等計算機視頻遠距離傳輸需要

4、嚴格的物料選擇和質量控制確保產品高品質和高可靠

5、可選的VGA/RGB,DVI接口，支持高保真立體聲音頻和RS232/485數據通道

6、電源和其它參數指示LED可監視系統狀態

7、緊湊的尺寸

8、優異的性價比

9、SMT表面貼裝技術

10、同時可以支持4U機箱、1U機箱和獨立式結構

11、低功耗和即插即用的免調試安裝

12、支持高清分辨率1920×1080@60Hz。

13、光纖傳輸距離最大20km

14、單芯光纖傳輸，無需驅動、兼容任何系統，即插即用。

15、設備支持HDMI接口。

16、遠程紅外遙控功能。

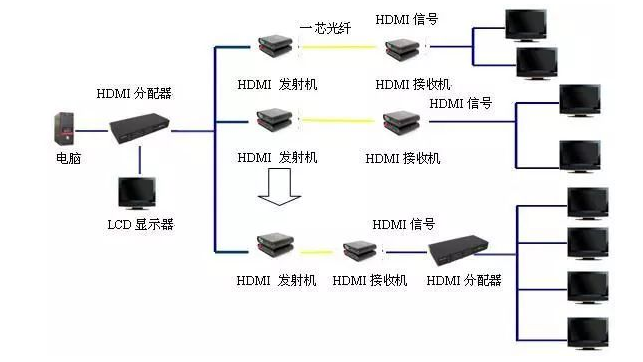

產品使用拓?fù)鋱D：

故障及解決方法

1、沒視頻信號

1檢查各設備是否供電正常。

2檢查接收端對應通道視頻指示燈是否點亮，

A：若指示燈點亮(燈亮證明此時該通道已有視頻信號輸出)。則檢查接收端到監視器或DVR等終端設備間的視頻電纜是否連接好，視頻接口連接是否松動或有虛焊等情況。

B：接收端視頻指示燈不亮，檢查前端對應通道視頻指示燈是否點亮。(建議對光接收機重新上電以保證視頻信號的同步性)

a：燈亮(燈亮表示攝像機采集的視頻信號已送入光端機前端)，檢查光纜是否連通，光端機以及光纜終端盒的光接口是否松動。建議重新插拔一次光纖接口(如尾纖頭太臟建議先用棉花酒精清洗待干后再插入)。

b ：燈不亮，檢查攝像機是否工作正常，及攝像機到前端發射機的視頻電纜是否連接可靠。視頻接口是否松動或有虛焊等情況。

若以上方法不能排除故障且有同型號的設備時，可以采用替換檢查法(要求設備具有互換性)，即將光纖接到另一端工作正常的接收機或更換遠端的發射機可以準確地判斷故障設備。

2、畫面干擾

此種情況多是由于光纖鏈路衰減過大或前端視頻線纜過長受交流電磁干擾所致。

1:檢查尾纖是否有彎折過度的地方(特別是多模傳輸?shù)臅r(shí)候應盡量讓尾纖舒展開切勿過度彎折)。2：檢測光口和終端盒法蘭盤連接處是否連接可靠法蘭磁芯是否破損等。3：光口和尾纖是否過臟應用酒精和棉花清潔待干后再插入。4：鋪設線路時視頻傳輸線纜盡量選用屏蔽性好傳輸質量較好的75-5電纜且應盡量避開交流線路以及其他容易引起電磁干擾的物體。

沒有控制信號或者控制信號不正常

檢查光端機數據信號指示燈是否正確。

a:對照產品手冊數據端口定義檢查數據線是否連接正確且牢固可靠。特別是控制線的正負極有沒有接反。

:檢查控制設備(計算機,鍵盤或DVR等)所發出的控制數據信號格式是否和光端機所支持的數據格式一致(數據通信格式詳細介紹見本手冊**頁),波特率是否超過光端機所支持的范圍(0-100Kbps)。

b:對照產品手冊數據端口定義檢查數據線是否連接正確且牢固可靠。特別是控制線的正負極是否接反。
